Валик вилки переключения оборотов ВОМ Foton 250/254 AMG

Валик вилки переключения оборотов ВОМ Foton 250/254 AMG — деталь механизма выбора частоты вращения вала отбора мощности. Он участвует в передаче движения от привода переключения к вилке, которая перемещает сопряжённую деталь механизма выбора режима. Исправный валик нужен для согласованного движения привода и вилки: износ соединений или деформация могут мешать полному переключению.

Конструкция и работа

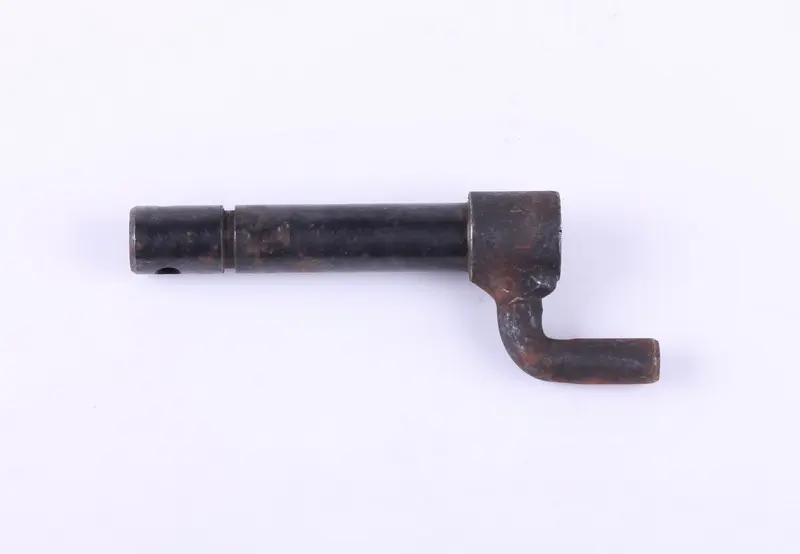

Деталь имеет прямую цилиндрическую часть и изогнутый конец с утолщением у основания. Возле противоположного торца выполнена кольцевая проточка. При подборе важна взаимная ориентация этих участков: одинаковая длина ещё не означает, что валик займёт нужное положение и обеспечит требуемое перемещение вилки. Форма изгиба и расположение посадочных участков должны соответствовать снятой детали.

Причинами замены становятся изгиб, трещины, выработка в местах посадки и повреждения участков соединения с другими деталями привода. Возможные признаки неисправности — увеличенный свободный ход управления, заедание при переключении или неполное включение выбранного режима. Эти симптомы требуют проверки всего привода переключения: похожие нарушения возникают при износе вилки, её крепления и опор валика. Замена одного валика не устранит люфт, если он находится в сопряжённой детали.

Что сверить при подборе

Сравнивайте новую деталь со снятой, ориентируя их одинаково относительно прямой части и изгиба. Проверьте общую длину, диаметры посадочных участков, положение проточки, форму и вылет изогнутого конца. Отдельно сопоставьте места крепления и фиксации: их расположение определяет, удастся ли собрать привод без перекоса. Для размерной проверки используйте измерительный инструмент, поскольку небольшая разница в посадке может дать ощутимый люфт или затруднить движение.

Осмотрите поверхности, по которым валик перемещается или опирается в механизме. Глубокие задиры, ступенчатая выработка и повреждённые кромки на старой детали помогают найти участки, требующие проверки в сопряжении. Если отверстие опоры изношено, новый валик также будет иметь лишний ход. Проверьте состояние вилки и крепежа; повреждённые фиксаторы и уплотнения, снимаемые при разборке, заменяют по состоянию и требованиям к сборке.

Установка и проверка

Замену выполняют при остановленном двигателе и неподвижном валу отбора мощности, исключив случайный запуск техники. До снятия фиксируют положение валика, вилки и деталей крепления. Посадочные места очищают, затем устанавливают деталь в прежней ориентации и собирают соединения по руководству к технике. Если валик не входит свободно в предусмотренную посадку, сначала проверяют совмещение и размеры; забивание может повредить опору или изменить геометрию детали.

После сборки проверяют ход привода и фиксацию режимов в порядке, предусмотренном руководством. Переключение не должно сопровождаться заеданием или упором деталей друг в друга. Неправильная длина, изгиб либо положение крепления могут ограничить ход вилки и оставить механизм в неполном зацеплении. Это повышает нагрузку на сопряжённые детали, поэтому затруднённое включение нельзя компенсировать дополнительным усилием на рычаге.
