Валик вилки включения повышенных и пониженных передач Jinma 240/244 AMG

Валик вилки включения повышенных и пониженных передач Jinma 240/244 AMG предназначен для механизма выбора диапазона трансмиссии. Он участвует в передаче движения от привода переключения к вилке, которая перемещает сопряжённую деталь механизма включения. От состояния валика и его соединений зависит, насколько точно движение рычага передаётся вилке и хватает ли её хода для полного включения выбранного диапазона.

Конструкция и причины замены

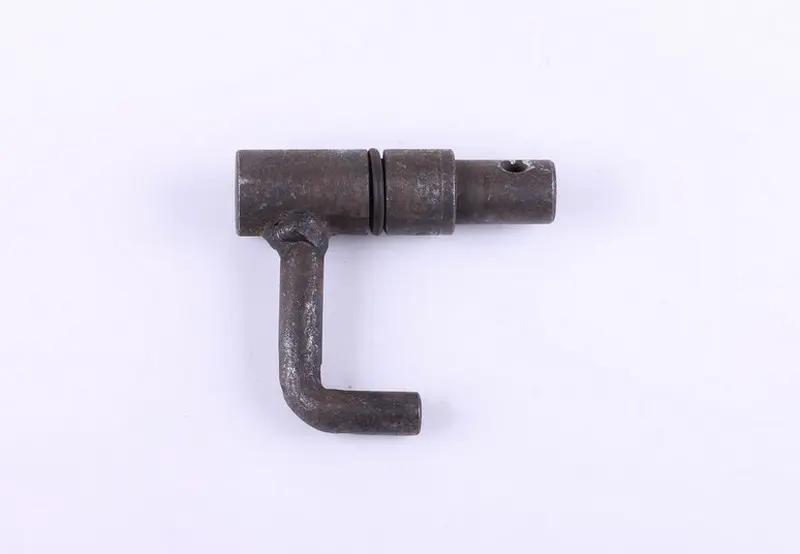

Деталь имеет ступенчатую цилиндрическую часть и боковой изогнутый поводок. На цилиндрической части есть кольцевая канавка, а возле конца меньшего диаметра — отверстие. При подборе имеют значение взаимное расположение этих элементов, форма изгиба и длина выступающих участков: внешне близкая деталь может иначе соединяться с приводом или ограничивать ход механизма.

Поводом для проверки валика служат увеличившийся свободный ход рычага, нечёткое включение диапазона, заедание при переключении или неполное перемещение вилки. После разборки ищут выработку на поверхностях сопряжения, деформацию поводка, повреждения отверстия и трещины. Такие симптомы могут возникать и из-за износа соседних деталей, поэтому замена одного валика помогает только тогда, когда установлена причина неисправности.

Что сверить со снятой деталью

Сравните общую длину, диаметры цилиндрических участков, расположение ступеней, канавки и отверстия. Отдельно проверьте вылет поводка, направление его изгиба и положение относительно отверстия. Измерения удобно проводить штангенциркулем, прикладывая детали в одинаковом положении. Совпадение названия техники не заменяет проверки геометрии и способа соединения с вилкой и приводом.

Посадочные поверхности должны соответствовать опорам механизма, а крепление — штатным сопряжённым деталям. Слишком большой зазор оставляет люфт и снижает точность переключения; чрезмерно плотная посадка способна вызвать заедание. Ошибка в положении поводка или отверстия может помешать сборке либо изменить доступный ход вилки. Подгонять неподходящий валик ударами, изгибанием или рассверливанием вместо проверки соответствия не стоит.

Установка и проверка

Замену выполняют на остановленной технике, исключив её случайное движение. Перед разборкой отмечают положение поводка, вилки и крепежа, чтобы сохранить взаимную ориентацию при сборке. После снятия очищают место установки и осматривают опоры валика, соединение с приводом, крепление вилки и доступные детали фиксации диапазона. Изношенные крепёжные и фиксирующие детали заменяют по результатам осмотра: новый валик не устранит зазор в разбитом сопряжении.

Валик устанавливают в штатное положение, применяя предусмотренные конструкцией крепление и смазку. Сборка должна проходить без принудительного перекоса деталей. До запуска проверяют работу привода по порядку, установленному для техники: движение должно передаваться вилке без закусывания, а выбранное положение — фиксироваться. Если ход ограничен или включение остаётся нечётким, повторно проверяют ориентацию деталей и состояние сопряжений, не пытаясь компенсировать проблему усилием на рычаге.
