Вал первичный ВОМ Jinma 404 AMG

Первичный вал ВОМ Jinma 404 AMG служит для передачи вращения в механизме отбора мощности. ВОМ — вал отбора мощности, через который приводится подключаемое оборудование. Первичный вал участвует в передаче крутящего момента внутри этого механизма. Его состояние влияет на работу привода под нагрузкой: повреждённые соединения могут давать люфт, стук и перебои в передаче вращения.

Конструкция и причины замены

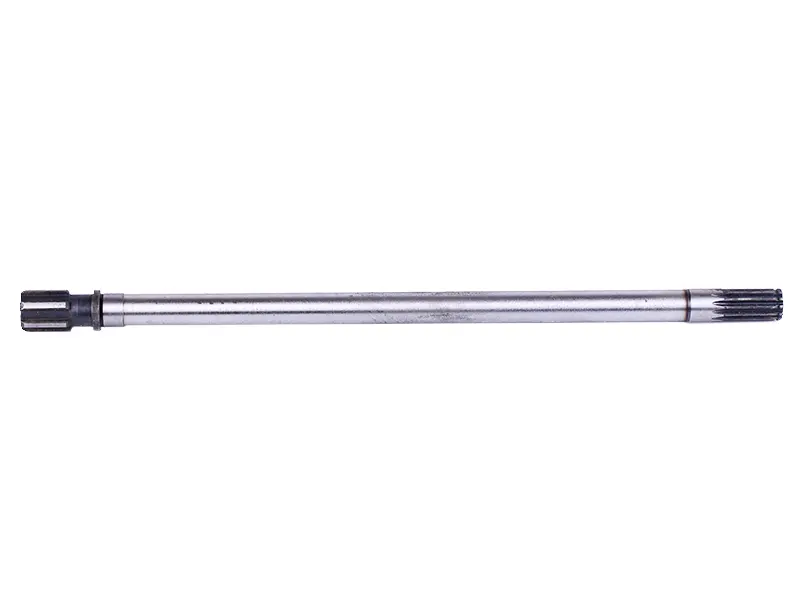

Деталь имеет длинную цилиндрическую среднюю часть и шлицевые участки на обоих концах. Концы различаются по форме, а рядом с одним из них выполнены переходы диаметра. Шлицы входят в ответные детали и передают усилие через боковые поверхности зубьев. Поэтому при подборе имеют значение не только общая длина вала, но и геометрия каждого конца, расположение уступов и глубина зацепления.

Поводом для замены становятся сколы и заметная выработка шлицев, трещины, изгиб или повреждения посадочных поверхностей. Изношенные шлицы могут сопровождаться увеличенным угловым люфтом и ударами при смене нагрузки. Однако один лишь шум не доказывает неисправность вала: похожие признаки возникают при износе сопряжённых деталей и опор. После разборки проверяют сам вал и ответные соединения, чтобы определить источник зазора.

Что сверить со снятым валом

Подбор начинают с сопоставления старой детали и схемы механизма. Измеряют полную длину, диаметры посадок, длину шлицевых участков и расстояния между уступами. На обоих концах отдельно сравнивают количество и профиль шлицев, их наружный диаметр и форму перехода к гладкой части. Совпадение одного конца ещё не означает, что второй войдёт в своё соединение и займёт правильное положение.

Также проверяют способ осевой фиксации и расположение всех упорных поверхностей. Если старый вал сильно изношен, замеры дополняют проверкой ответной детали: выработка может исказить представление о нормальной посадке. Слишком короткое зацепление перегружает края шлицев, а неверная длина или положение уступов мешают сборке и могут создавать осевой подпор. Подгонять неподходящий вал стачиванием посадок или изменением шлицев нельзя.

Особенности установки

Замену выполняют при остановленном двигателе и отключённом приводе отбора мощности. Разборку ведут по схеме конкретного механизма, сохраняя порядок втулок, шайб и фиксаторов. Извлекая вал, не передают удары через подшипники и не используют шлицы как поверхность для захвата инструментом. Перед сборкой очищают сопряжения и проверяют, нет ли заусенцев, которые помешают свободному входу детали.

Одновременно осматривают ответные шлицы, подшипники, втулки, уплотнения и стопорные детали, предусмотренные конструкцией. Детали с выработкой, повреждённые уплотнения и ненадёжные фиксаторы заменяют по состоянию и требованиям сборки. Новый вал не устраняет люфт в изношенной ответной детали. При установке соблюдают предусмотренные смазку и осевую фиксацию, не стягивают перекошенные соединения крепежом. После сборки проверяют свободное вращение и работу привода без нагрузки; заедание или посторонний стук требуют повторной проверки посадок.
