Вал дифференциала L-161 mm КПП/6 AMG

Вал дифференциала L-161 mm КПП/6 AMG — деталь для ремонта дифференциального механизма. Длина вала составляет 161 мм. Дифференциал позволяет связанным с ним выходам трансмиссии вращаться с разной скоростью, что необходимо при повороте. Исправность вала и его посадок помогает сохранять взаимное положение сопряжённых деталей: при износе соединения получают лишнюю свободу, а нагрузка распределяется неравномерно.

Конструкция и посадочные поверхности

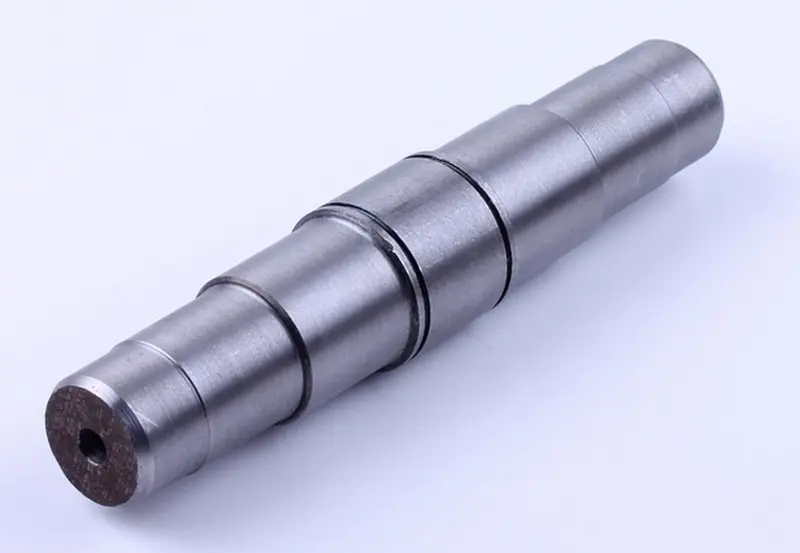

Вал имеет ступенчатую цилиндрическую форму: участки разного диаметра разделены переходами и уступами. На поверхности есть кольцевые канавки, на одном торце — отверстие. При подборе важна вся геометрия, поскольку одинаковая общая длина ещё не означает совпадения посадок. Уступы, протяжённость отдельных участков и расположение канавок должны соответствовать снятому валу и сопряжённым деталям механизма.

Когда требуется замена

Повод осмотреть вал — увеличившийся люфт в дифференциале, стук при смене нагрузки, заедание или неравномерное вращение после разборки и очистки. Эти признаки могут возникать и из-за других деталей, поэтому решение о замене принимают по результатам осмотра. На самом валу проверяют задиры, выработку посадочных поверхностей, повреждения уступов и канавок, трещины и следы деформации. Если сопряжённая деталь заметно качается на своей посадке, стоит проверить обе поверхности соединения.

Износ ускоряют недостаток смазки, попадание абразивных частиц и работа с уже появившимся люфтом. Новый вал не устранит выработку в ответной детали. Вместе с ним осматривают сопряжённые шестерни, опоры и элементы фиксации, а при разборке — состояние уплотнений. Повреждённые или потерявшие упругость стопорные элементы заменяют, если они предусмотрены конструкцией.

Что сверить при подборе

Сравните общую длину 161 мм, диаметры и длины каждой ступени, расстояния между уступами, ширину и положение кольцевых канавок. Отдельно проверьте форму торцов и расположение отверстий. Диаметры лучше измерять на участках без выраженной выработки: измерение по изношенной дорожке может дать неверный ориентир. Обозначение КПП/6 сохраняйте при сверке с каталогом вашей коробки передач, дополняя его сравнением размеров и устройства снятого вала.

Установка и проверка

До разборки отметьте положение вала и последовательность сопряжённых деталей, шайб и фиксаторов, если они установлены. Очистите посадки и проверьте их на повреждения. Устанавливайте вал в порядке, предусмотренном устройством конкретного дифференциала, с подходящей для него смазкой. Не подгоняйте посадочные поверхности стачиванием и не забивайте вал, если он упирается: сначала установите причину сопротивления и проверьте совмещение деталей.

После сборки убедитесь, что фиксаторы заняли свои места, а механизм вращается без закусывания; зазоры проверяйте по требованиям конкретной коробки передач. Ошибка в диаметре посадки способна вызвать люфт или чрезмерный натяг, а несовпадение уступов и канавок — помешать правильной фиксации. Проверка до окончательного закрытия корпуса помогает обнаружить перекос и избежать повторной разборки.
