Вал блокировки Foton 240/244 AMG

Вал блокировки Foton 240/244 AMG предназначен для механизма включения блокировки дифференциала. Он передаёт движение от привода к деталям включения: исправный вал нужен, чтобы механизм проходил предусмотренный ход и возвращался в исходное положение. При ремонте его подбирают по форме и посадкам снятой детали, поскольку совпадение названия техники само по себе не заменяет проверку соединений.

Конструкция и причины замены

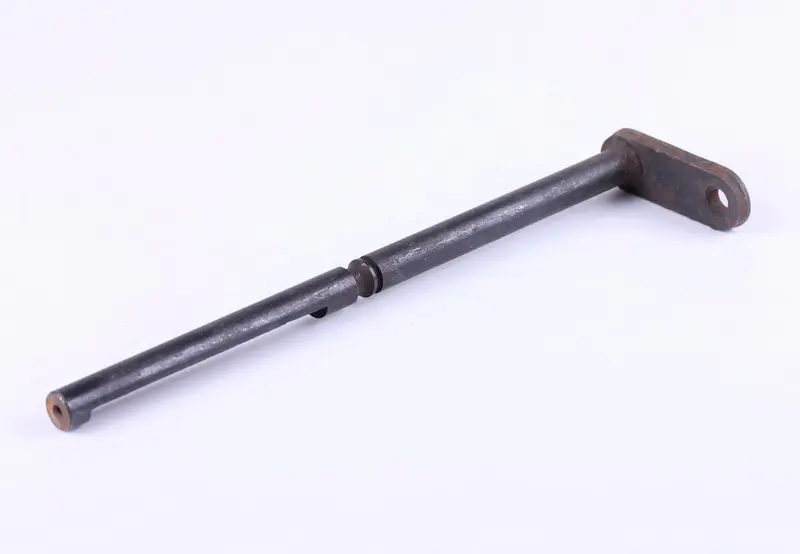

Деталь имеет вытянутую ступенчатую форму. На одном конце расположен плоский рычаг с круглым отверстием, вдоль стержня есть переходы диаметра и кольцевая проточка. При подборе значение имеют не только общая длина, но и расположение этих участков: от них зависят посадка вала и положение связанных с ним деталей. Рычаг должен совпадать со снятым по форме, направлению и расположению отверстия.

Поводом проверить вал становятся увеличенный свободный ход привода, заедание при включении или затруднённый возврат блокировки. Такие признаки могут быть связаны и с соседними деталями, поэтому вал оценивают после разборки. Основания для замены — изгиб, трещины, выраженная выработка на посадочных поверхностях, повреждение проточки или разбитое отверстие рычага. Задиры и коррозия на участках, проходящих через опоры, также могут мешать свободному движению.

Что сверить при подборе

Снятую деталь очистите, чтобы загрязнения не скрывали границы посадок и следы износа. Сравните общую длину, диаметры ступеней, длину каждого посадочного участка и расстояние от торца до проточки. Отдельно проверьте толщину рычага, диаметр его отверстия и положение рычага относительно стержня. Замеры лучше снимать с неповреждённых участков: выработанная поверхность может дать заниженный размер.

Проверьте способ соединения с приводом и фиксации в корпусе. Даже небольшое смещение отверстия или упора способно изменить ход механизма: блокировка может включаться не полностью либо оставаться частично включённой после отпускания привода. Подгонять неподходящий вал ударами, сгибанием рычага или расточкой отверстия не стоит — так меняется взаимное положение деталей, а причина несовпадения остаётся.

Установка и проверка

Перед разборкой зафиксируйте технику от перемещения и снимите нагрузку с механизма. Запомните положение рычага и порядок расположения снятых креплений и фиксаторов. Вал извлекают после освобождения соединений, не используя тягу привода как рычаг для выпрессовки. Посадки очищают и осматривают; одновременно проверяют опоры вала, соединительный палец и тягу. Изношенные втулки, повреждённые фиксаторы и уплотнения, если они предусмотрены конструкцией, заменяют по состоянию.

Новый вал устанавливают в прежней ориентации, смазывая сопряжения согласно порядку обслуживания техники. Он должен занимать своё положение без принудительного изгиба привода. После сборки проверьте полный ход включения, возврат и надёжность фиксации соединений. Если остаются заедание или чрезмерный люфт, сначала найдите их причину; увеличение усилия на приводе может повредить рычаг и сопряжённые детали. Проверку работы блокировки выполняют в условиях, предусмотренных руководством техники.
