Шатун двигателя 178F (6 л.с., дизель) для мотоблока с бронзовой втулкой

Шатун двигателя 178F для дизельного мотоблока 6 л.с.

Передаёт усилие от поршня на шатунную шейку коленчатого вала и превращает возвратно-поступательное движение поршня во вращение — это одна из самых нагруженных деталей мотоблочного дизеля. Позиция рассчитана на одноцилиндровый четырёхтактный двигатель 178F воздушного охлаждения рабочим объёмом 305 см³ и мощностью 6 л.с. (4,4 кВт), который массово ставят на тяжёлые мотоблоки и мини-технику.

Конструкция

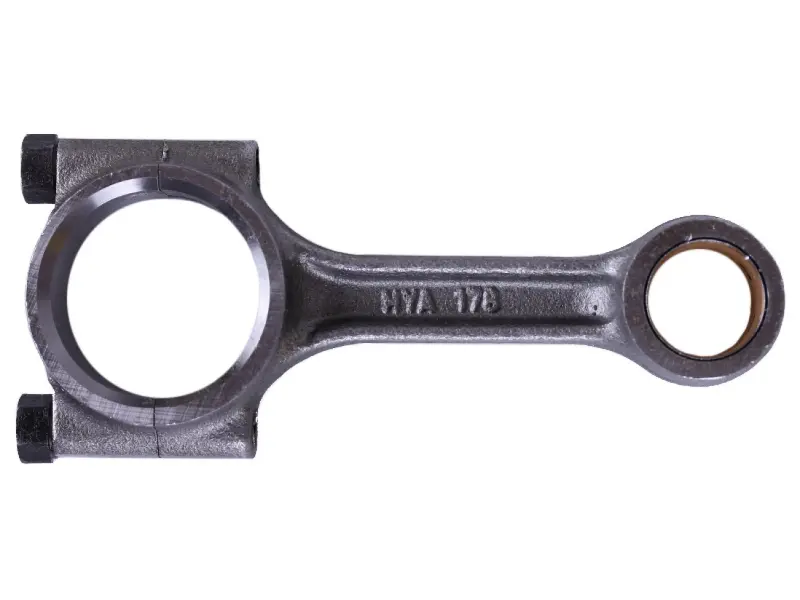

Стержень выполнен литым, с рёбрами жёсткости по всей длине и утолщениями у обеих головок — такой профиль держит высокое давление дизельного цикла. На стержне отлита маркировка 178, по которой деталь отличают от шатунов моторов большей размерности. Нижняя головка разъёмная: крышка притянута двумя шатунными болтами с гайками, поэтому шатун устанавливается на неразборный коленчатый вал, а вкладыши обслуживаются отдельно. В верхнюю головку запрессована бронзовая втулка под поршневой палец.

Преимущества

• Бронзовая втулка верхней головки — принимает ударную нагрузку от поршневого пальца, отводит тепло от зоны трения и при выработке меняется отдельно, без замены всего шатуна.
• Разъёмная нижняя головка на двух болтах — мотор перебирается без прессовых операций с коленвалом, а вкладыши подбираются под фактический размер шейки, включая ремонтный 0,50 мм.
• Литой стержень с рёбрами жёсткости — сопротивляется изгибу и скручиванию при длительной тяговой работе на фрезах, плуге или с прицепом.

На какие мотоблоки подходит

Ориентир при подборе — сам двигатель, а не марка техники. Мотор 178F ставят на мотоблоки Зубр серии МБ2060, 2070, 2075 и 2080 с индексом «Д», Кентавр 2060Д и HT-105, Форте HSD1G-105, а также на модели Аврора 105, Заря 105 и аналоги китайской сборки. Двигатели 186F и 192F крупнее по размерности, их шатуны невзаимозаменяемы с деталью для 178F, поэтому опирайтесь на индекс двигателя из паспорта техники.

Как подобрать и проверить

• Сверьте цифры 178 на стержне снятого шатуна с новой деталью.
• Измерьте шатунную шейку коленвала: базовый размер — 39,0 мм; при износе шейку шлифуют и ставят вкладыши ремонтного размера.
• Проверьте посадку поршневого пальца во втулке: палец должен входить плотно, без ощутимого люфта и без закусывания.
• Сравните межцентровое расстояние и длину со старой деталью — у шатунов 178F это порядка 84,5 мм от пальца до вкладышей при общей длине около 164 мм.
• Осмотрите постель нижней головки: посадочная поверхность должна быть ровной, без задиров и следов перегрева.

Когда шатун меняют

Типичные причины — глухой стук в нижней части картера, усиливающийся под нагрузкой, подплавленные или провёрнутые вкладыши после масляного голодания и работы на грязном масле, задиры на шейке, овальность нижней головки и увеличенный люфт пальца. Отдельный случай — изгиб или скручивание стержня после гидроудара либо попадания посторонней детали в цилиндр: такой шатун не восстанавливают, его меняют вместе с ревизией поршневой группы и коленчатого вала.

Установка

Перед сборкой промойте масляные каналы и посадочные поверхности, смажьте шейку коленвала, поршневой палец и втулку чистым моторным маслом. Крышку нижней головки ставьте только в исходном положении, не переворачивая: половинки прирабатываются в паре. Шатунные болты затягивайте равномерно, крест-накрест, динамометрическим ключом по регламенту вашего двигателя. После сборки проверните коленвал рукой — вращение должно быть лёгким, без заеданий, а первые часы работы дайте мотору умеренную нагрузку.

Такую деталь берут для капитального ремонта дизеля 178F, переборки после клина или плановой замены изношенной шатунной группы вместе с вкладышами, пальцем и кольцами.
