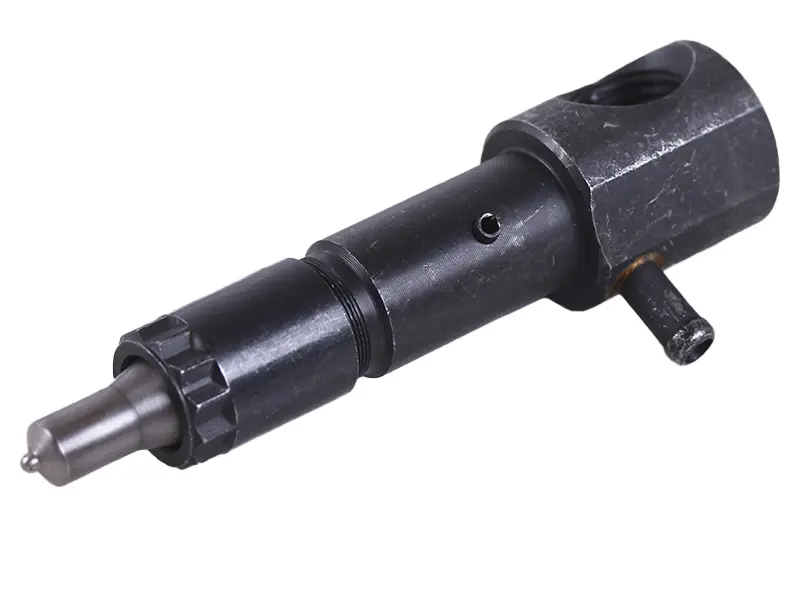

Форсунка в сборе для дизельного двигателя 186F (9 л.с.), короткая 98 мм

Форсунка в сборе для дизельного двигателя 186F (9 л.с.), короткая 98 мм

Топливная форсунка дозирует подачу солярки в камеру сгорания одноцилиндрового дизеля 186F воздушного охлаждения и во многом определяет, насколько ровно мотор запускается и держит обороты под нагрузкой. Позиция поставляется в собранном виде: корпус, игла с распылителем и накидная гайка уже подогнаны между собой, поэтому на двигатель ставится готовый узел без подбора отдельных деталей. Это короткое исполнение общей длиной 98 мм — под головки цилиндра, посадочное гнездо которых рассчитано именно на такой размер.

Для какой техники подходит

186F — четырёхтактный дизель рабочим объёмом 418 см³ с диаметром цилиндра 86 мм и ходом поршня 72 мм, мощностью около 6,6 кВт (9 л.с.) при 2800 об/мин. Моторы этой серии ставят на тяжёлые мотоблоки и мини-тракторы, мотопомпы, снегоуборочную технику и дизельные генераторы. Топливная аппаратура таких двигателей собрана с микронными зазорами и чувствительна к качеству горючего, поэтому распылитель считают расходной позицией и обновляют по мере износа — обычно вместе с промывкой бака и заменой топливного фильтра.

Конструкция

Корпус изготовлен с шестигранником под ключ, поэтому форсунка вворачивается и затягивается в головке цилиндра обычным рожковым или накидным инструментом. В торце корпуса выполнено резьбовое отверстие для трубки высокого давления от топливного насоса, сбоку установлен штуцер обратки под шланг слива излишков топлива. Снизу накидная гайка удерживает распылитель с подпружиненной иглой: игла поднимается только при достижении расчётного давления впрыска и формирует мелкодисперсный факел, от которого зависят полнота сгорания, дымность выхлопа и расход топлива.

Преимущества

• Готовый узел в сборе — не нужно отдельно подбирать корпус и распылитель, ремонт выполняется за один заход.
• Шестигранник под ключ на корпусе позволяет затянуть деталь штатным инструментом прямо на технике, без съёма головки.
• Штуцер обратки рассчитан на штатный сливной шланг, поэтому топливная магистраль собирается обратно без переделок.
• Короткая длина 98 мм соответствует своему посадочному гнезду головки — деталь встаёт на место без проставок.

Как подобрать

Ориентира два: серия двигателя и длина форсунки. Для 186F выпускают короткое исполнение на 98 мм и длинное на 105 мм, и они не взаимозаменяемы — при ошибке распылитель окажется в камере сгорания не на той глубине. Перед покупкой снятую деталь стоит измерить целиком и сравнить с новой.

• Общая длина в сборе — 98 мм; если старая деталь заметно длиннее, нужен вариант на 105 мм.
• Форма и вылет носика распылителя должны совпадать со снятой форсункой.
• Резьба под трубку высокого давления и посадочный диаметр под гнездо головки проверяются в первую очередь.
• Медную уплотнительную шайбу под форсунку ставят новую: обжатая старая герметичности уже не даёт.

Когда меняют форсунку

• Двигатель тяжело заводится на холодную и глохнет на холостых оборотах.
• Из выхлопа идёт чёрный или белый дым, растёт расход солярки.
• Дизель работает жёстко, со стуком и повышенной вибрацией.
• У накидной гайки распылителя появляются подтёки топлива.
• Мотор теряет тягу под нагрузкой при исправных фильтрах и нормальной компрессии.

Установка

Перекройте топливный кран, отсоедините трубку высокого давления и сливной шланг, выверните старую форсунку и очистите гнездо в головке от нагара. Поставьте новую медную шайбу, вверните узел от руки и равномерно затяните ключом, не перетягивая корпус. После сборки прокачайте топливную магистраль, запустите двигатель и осмотрите соединения на предмет подтёков. Если есть сомнения в давлении открытия иглы, деталь проверяют и регулируют на стенде — это быстрее, чем искать причину по симптомам.

Держать такую форсунку в запасе имеет смысл каждому, кто в сезон работает мотоблоком или генератором на 186F: замена занимает считаные минуты и возвращает мотору ровный запуск, чистый выхлоп и привычную тягу.
