Корпус панели приборов ИЖ

Корпус панели приборов ИЖ

Корпусная часть предназначена для восстановления приборного щитка мотоциклов ИЖ семейств «Планета» и «Юпитер». Это «голая» панель: она служит основой для размещения спидометра и контрольных ламп, но сама не является готовым приборным щитком в сборе. Деталь подходит для ремонта, когда штатный корпус растрескался, деформировался, потерял аккуратный вид либо больше не удерживает установленные приборы и облицовку должным образом.

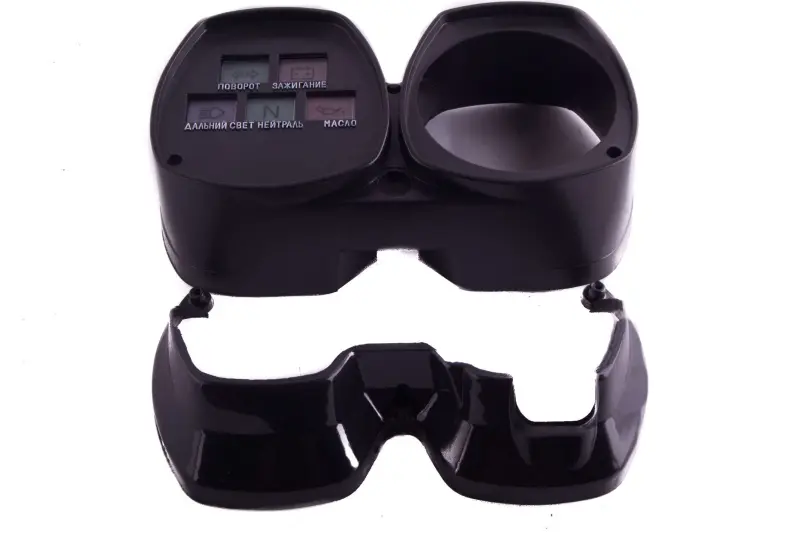

Панель имеет отдельное круглое посадочное место под спидометр и секцию с окнами контрольной индикации. На лицевой части предусмотрены подписи «ПОВОРОТ», «ЗАЖИГАНИЕ», «ДАЛЬНИЙ СВЕТ», «НЕЙТРАЛЬ» и «МАСЛО». Такая компоновка соответствует щитку, в котором спидометр располагается рядом с контрольными лампами. Подписи обозначают предусмотренные позиции индикации, однако фактическая работа каждой позиции зависит от модификации мотоцикла, установленного оборудования и схемы подключения. Например, в руководстве для ИЖ «Юпитер-5-01» указано, что позиция «МАСЛО» на некоторых исполнениях не задействована.

Назначение корпуса

Деталь формирует внешнюю оболочку приборного щитка, разделяет место установки спидометра и зону контрольных сигналов, а также закрывает размещенные внутри компоненты. При ремонте в новый корпус переносят пригодные штатные детали либо устанавливают отдельно подобранные приборы. Спидометр, контрольные лампы, патроны, проводка, разъемы, привод спидометра и другие внутренние компоненты не следует считать частью «голой» панели без отдельного подтверждения их наличия.

Замена корпуса актуальна после падения мотоцикла, механического удара, разрушения крепежных участков, появления трещин или повреждения лицевой части. Новый корпус также используют при восстановлении разобранного приборного щитка. Если спидометр или контрольные сигналы не работают, перед покупкой нужно проверить и сами приборы: корпус устраняет механические повреждения оболочки, но не исправляет неисправности ламп, проводки, датчиков или привода спидометра.

Что проверить при подборе

• Форму штатной панели. Сравните общий контур, расположение круглого места под спидометр и конфигурацию секции контрольных ламп.
• Посадочные точки. Количество, положение и состояние креплений должны соответствовать кронштейнам конкретного мотоцикла.
• Исполнение приборного щитка. У мотоциклов ИЖ встречаются разные версии панели, поэтому одного названия марки недостаточно для точного выбора.
• Размеры переносимых деталей. Проверьте посадку спидометра, патронов ламп, световых вставок и других компонентов, которые планируется использовать повторно.
• Расположение проводки. После сборки провода и разъемы должны размещаться без натяжения, пережатия и контакта с острыми кромками.

Установка и проверка после сборки

До монтажа удобно выполнить предварительную примерку корпуса на кронштейнах и проверить совпадение всех посадочных мест. Затем в панель устанавливают исправные компоненты, аккуратно укладывают проводку и фиксируют облицовку без чрезмерной затяжки крепежа. Работы с проводами выполняют при отключенной минусовой клемме аккумуляторной батареи. После сборки необходимо проверить надежность фиксации панели, свободное подключение привода спидометра и работу предусмотренных конкретной модификацией контрольных ламп.

Эта деталь подходит покупателю, которому нужен именно корпус для восстановления штатной компоновки приборов ИЖ. Перед заказом сопоставьте ее с демонтированной панелью по форме, местам крепления, расположению спидометра и окон индикации. Такой способ подбора особенно важен для мотоциклов, которые ранее ремонтировались или получили приборный щиток от другой модификации.
