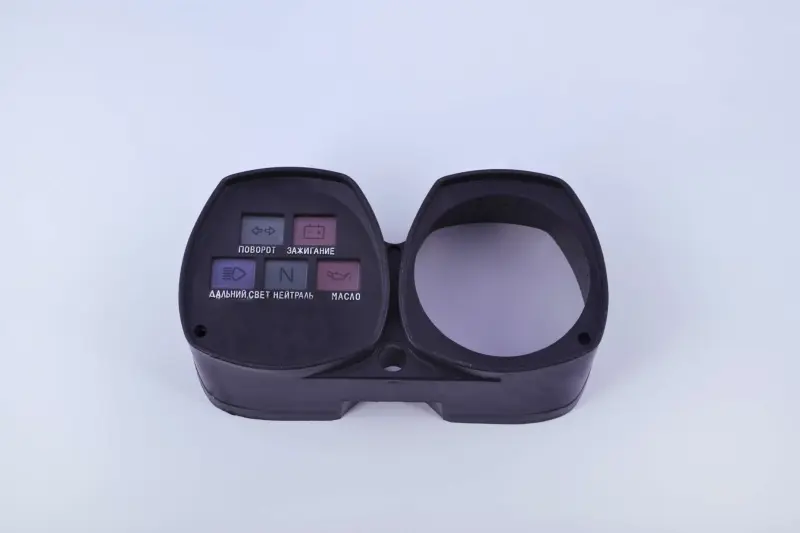

Корпус панели приборов ИЖ без спидометра

Корпус панели приборов для мотоцикла ИЖ

Корпус предназначен для восстановления приборной панели мотоциклов ИЖ «Планета» и «Юпитер». Это «голое» исполнение: деталь образует основу панели и посадочные места для приборов, но не является готовой комбинацией со спидометром. Такой вариант подходит для ремонта, при котором штатный измерительный прибор и пригодные компоненты сохраняются, а поврежденную наружную основу необходимо заменить.

Панель имеет два функциональных участка. Справа расположено крупное круглое посадочное место под спидометр. Слева находится блок контрольных обозначений, относящихся к указателям поворота, зажиганию, дальнему свету, нейтральной передаче и сигналу масла. Компоновка позволяет собрать приборы и сигнальные позиции в одном корпусе перед водителем. Темный цвет панели сочетается со штатным оформлением приборной зоны и не отвлекает от показаний во время движения.

Когда требуется замена корпуса

Деталь используют при трещинах, сколах, деформации или повреждении посадочных мест старой панели. Замена также уместна после неудачного ремонта креплений либо тогда, когда приборы исправны, но их уже нельзя надежно закрепить в прежнем корпусе. Новый корпус помогает вернуть компонентам штатное взаимное расположение без покупки полностью собранной панели. Перед переносом деталей необходимо оценить состояние спидометра, сигнальных компонентов и крепежа: неисправные части следует обслужить или заменить отдельно.

Что проверить при подборе

• Модель мотоцикла. Панели такого типа применяются на ИЖ «Планета» и ИЖ «Юпитер», однако исполнение приборной зоны может различаться между модификациями и годами выпуска.
• Форму корпуса. Сопоставьте общий контур, положение правого круглого посадочного места и конфигурацию левого блока обозначений со старой панелью.
• Крепежные точки. Проверьте расположение боковых отверстий, нижнего центрального крепления и опорных участков. Корпус должен устанавливаться без растяжения, перекоса и доработки посадочных мест.
• Посадку спидометра. Сравните диаметр и профиль круглого проема, а также способ удержания прибора с демонтированной деталью.
• Расположение сигналов. Обозначения поворота, зажигания, дальнего света, нейтрали и масла должны соответствовать компоновке компонентов и проводки конкретного мотоцикла.

Подготовка и установка

До разборки зафиксируйте расположение проводов и последовательность крепления деталей. Работы выполняют при отключенном аккумуляторе. Сначала снимают старую панель, затем аккуратно освобождают спидометр и связанные с контрольными сигналами компоненты. После очистки посадочных поверхностей приборы переносят в новый корпус без ударной нагрузки и чрезмерного затягивания крепежа. До окончательной сборки следует проверить, что корпус стоит ровно, спидометр удерживается надежно, провода не пережаты, а рулевое управление сохраняет полный свободный ход.

После монтажа проверьте работу каждого контрольного сигнала и спидометра перед поездкой. Эта корпусная панель рассчитана на ремонт с переносом совместимых деталей, поэтому точное сравнение со снятым корпусом особенно важно. Совпадение формы, креплений, посадочного проема и схемы расположения сигналов позволяет установить панель без лишней переделки приборной зоны.
