Корпус воздушного фильтра EMAS для бензопилы Partner P350

Корпус воздушного фильтра EMAS для Partner P350

Деталь предназначена для установки воздушного фильтра во впускной системе бензопилы Partner P350. Корпус формирует посадочное место, удерживает фильтр в предусмотренном положении и соединяет его с зоной подачи воздуха к карбюратору. От состояния этой детали зависит не только фиксация фильтра: ровное прилегание по контуру не позволяет воздуху с пылью проходить мимо фильтрующего материала.

Назначение и особенности конструкции

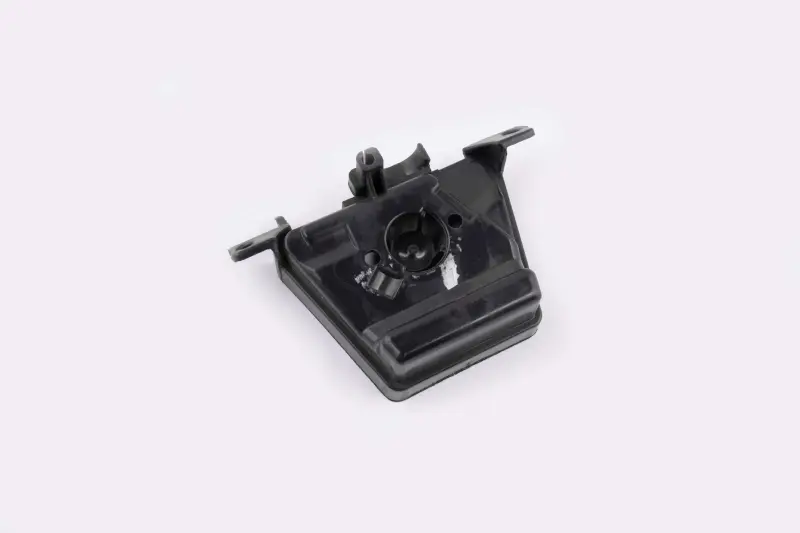

Корпус выполнен как отдельная формованная деталь черного цвета с центральным круглым проходом, посадочной площадкой и крепежными выступами. Такая конфигурация соответствует расположению воздушного фильтра в бензопиле Partner P350. Сам фильтр и его корпус являются разными деталями, поэтому эта позиция нужна при повреждении именно основания, даже если фильтрующий материал еще пригоден к обслуживанию или дальнейшему использованию.

Исправный корпус удерживает фильтр без перекоса и сохраняет равномерный контакт по посадочному контуру. Трещина, деформированный край, поврежденный крепежный выступ или зазор возле фильтра нарушают его посадку. В результате часть запыленного воздуха может попасть во впуск в обход фильтрующего материала. Замену также стоит рассмотреть, если фильтр перестал фиксироваться, смещается после сборки либо под ним регулярно появляются следы пыли.

Как проверить совместимость

Основное применение детали — бензопила Partner P350. У этой модели встречаются конструктивные исполнения с разными корпусами воздушного фильтра, поэтому одного обозначения пилы недостаточно для безошибочного выбора. Перед заказом сопоставьте новую деталь со снятым корпусом и проверьте всю геометрию соединения.

• Общий контур: форма основания и расположение боковых участков должны соответствовать месту установки в пиле.
• Центральный проход: сравните его положение, форму кромки и ориентацию относительно креплений.
• Точки фиксации: количество, направление и высота выступов должны совпадать со старой деталью.
• Посадка фильтра: фильтрующая вставка должна располагаться ровно, без смещения, качания и открытых щелей по краям.
• Соседние детали: после примерки корпус не должен мешать установке фильтра и наружной крышки бензопилы.

Особенно внимательно сравнивайте корпус, если история ремонта пилы неизвестна или впуск ранее переделывался. Не подрезайте выступы и не расширяйте отверстия для принудительной установки: такое изменение может ослабить фиксацию и нарушить прилегание фильтра.

Установка и обслуживание

Перед разборкой заглушите двигатель, дождитесь его остывания и отсоедините провод от свечи зажигания. Очистите крышку воздушного фильтра и пространство вокруг нее, чтобы при снятии деталей грязь не попала к карбюратору. Уберите фильтр, демонтируйте поврежденный корпус и очистите его посадочное место. Новый корпус сначала установите без усилия, убедитесь, что все выступы вошли в предусмотренные позиции, а основание не качается и не стоит с перекосом.

После фиксации уложите воздушный фильтр на его посадочный контур. Край фильтра должен прилегать по всему периметру, не заворачиваться и не зажиматься между сопрягаемыми деталями. Затем верните крышку и проверьте сборку вручную. Если крышка не становится на место обычным способом, разберите соединение и повторно сравните геометрию: чрезмерное усилие может повредить крепления.

Во время планового ухода очищайте пространство вокруг корпуса вместе с обслуживанием воздушного фильтра. Накопившаяся пыль на посадочной площадке мешает плотному прилеганию, а установка влажного или неправильно уложенного фильтра ухудшает результат обслуживания. Корпус EMAS для Partner P350 подходит для ремонта впускной части пилы, когда требуется восстановить правильное положение фильтра и закрыть путь загрязнениям в обход него.
