Реле зарядки Honda DIO AMG-2

Реле зарядки Honda DIO AMG-2 — деталь системы зарядки скутера, которая регулирует напряжение, поступающее от генератора к аккумулятору и потребителям. Исправный регулятор помогает поддерживать нормальную зарядку батареи при изменении оборотов двигателя. Его заменяют при подтверждённом нарушении регулирования, повреждении корпуса или разъёма. Одна только разряженная батарея ещё не означает, что причина именно в реле.

Корпус и подключение

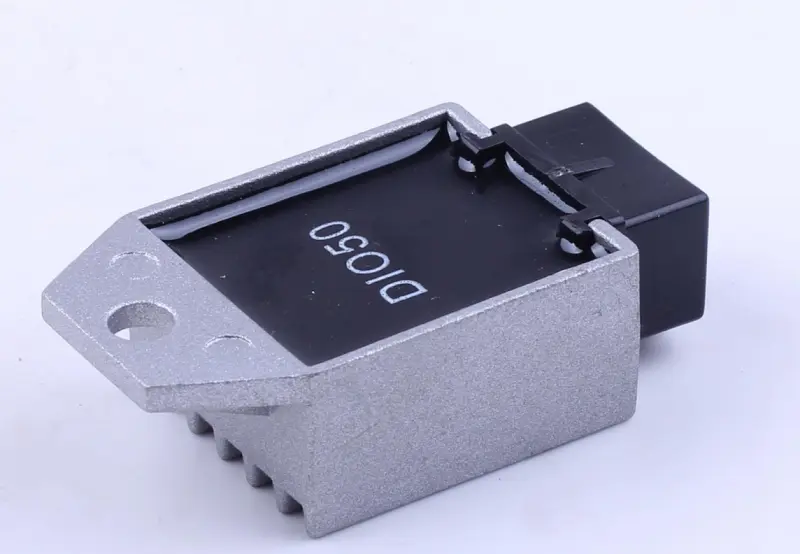

У детали серебристый корпус с рёбрами, чёрная заливка со стороны электронных компонентов и выступающий чёрный разъём. Для крепления предусмотрено ушко с отверстием. На заливке нанесена маркировка DIO50. При подборе её сопоставляют с обозначением снятого регулятора вместе с формой корпуса и подключением. Рёбра участвуют в отводе тепла, поэтому при установке вокруг корпуса сохраняют свободное пространство и не закрывают его изоляцией.

Когда проверяют реле

Поводом для проверки служат повторяющийся недозаряд аккумулятора, чрезмерный нагрев батареи, частое перегорание ламп или заметное изменение яркости света при увеличении оборотов. Такие признаки встречаются и при плохих контактах, неисправной батарее либо проблемах с генератором. До замены осматривают колодку реле, соединение с массой и проводку рядом с корпусом. Потемневшие контакты, ослабленные клеммы и следы оплавления требуют устранения причины нагрева, иначе новое реле окажется в тех же условиях.

Что сверить со снятой деталью

Сравните очертания корпуса, расположение крепёжного ушка и направление выхода разъёма. Колодка должна совпадать по форме, направляющим, числу контактов и их расположению. Отдельно проверяют назначение выводов по схеме конкретного скутера: одинаковый наружный разъём сам по себе не подтверждает правильность подключения. Также учитывают, поместится ли корпус на штатном месте и достанет ли проводка без натяжения. Название модели и маркировка помогают сузить выбор, но не заменяют сверку подключения.

Замена и проверка работы

Реле снимают при выключенном зажигании и отключённой минусовой клемме аккумулятора. Сначала освобождают фиксатор колодки и отсоединяют её, удерживая за корпус, затем откручивают крепление. Тянуть за провода нельзя: можно ослабить обжим контакта внутри клеммы. Посадочное место очищают от грязи, проверяют крепёж и состояние разъёма. Повреждённую колодку или клеммы заменяют, а новое реле закрепляют без перекоса. Провода укладывают так, чтобы они не касались горячих деталей и не перетирались о края креплений.

После подключения проверяют зарядное напряжение на аккумуляторе в режимах, предусмотренных руководством скутера, и сравнивают результат с указанными там значениями. Проверка только на холостом ходу может не выявить нарушение регулирования при повышении оборотов. Затем контролируют плотность соединений и отсутствие локального перегрева колодки. Ошибка в назначении выводов способна повредить реле и проводку, а неподходящий регулятор — вызвать недозаряд или перезаряд батареи. Плотная посадка разъёма и исправные контакты здесь так же существенны, как правильный выбор самой детали.
