Корпус вариатора мотокосы 7T (Ø28) AMG

Корпус вариатора мотокосы 7T (Ø28) AMG устанавливается в месте соединения двигателя с приводом в штанге. Он удерживает детали передачи и помогает сохранять их взаимное положение. При повреждении корпуса недостаточно просто подтянуть крепёж: смещение посадок может вызвать вибрацию, перекос привода и ускоренный износ сопряжённых деталей. Замену подбирают по устройству снятого корпуса и его соединениям с техникой.

Конструкция и причины замены

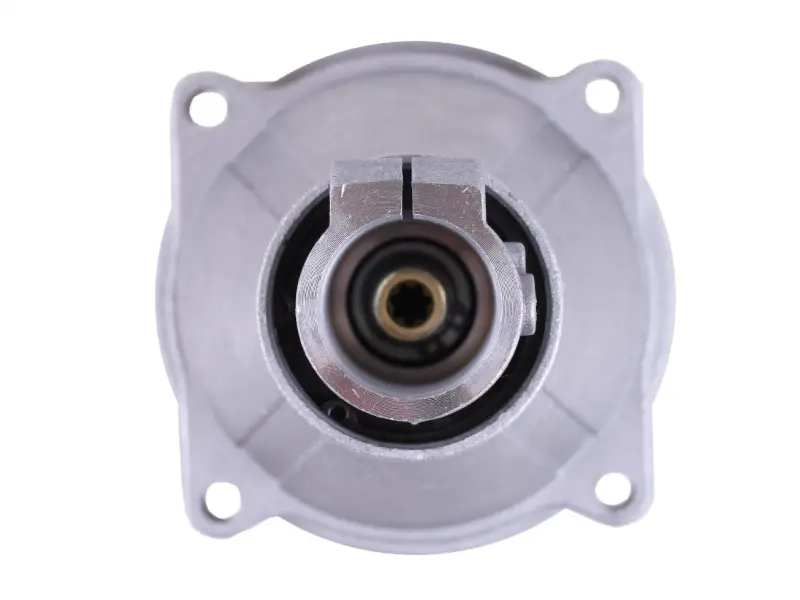

Корпус имеет округлую основную часть и четыре выступа с крепёжными отверстиями по краям. В центре расположено отверстие для соединения с приводом, вокруг него — выступающая посадочная часть с разрезом. При подборе имеют значение и расположение наружных креплений, и геометрия центрального соединения: совпадения общего контура недостаточно, чтобы деталь правильно встала на место.

Корпус меняют при трещинах, обломанных крепёжных выступах, деформации или повреждении посадочных поверхностей. Поводом для осмотра также служат люфт штанги в соединении, повторное ослабление крепежа, стук и вибрация со стороны привода. Эти признаки могут быть связаны и с соседними деталями, поэтому сначала проверяют, где именно появилось движение или повреждение. Исправный корпус не устранит износ вала или опоры, если причина находится в них.

Что сверить при подборе

Обозначения 7T и Ø28 используйте вместе с проверкой снятой детали. Сопоставьте диаметр штанги и её посадки, форму ответной части вала, число и профиль шлицев, глубину входа привода. Соединение должно совпадать по всем этим признакам: вал, который входит лишь частично или имеет заметный люфт, не образует правильного зацепления. Насильно сводить несовпадающие детали крепежом нельзя.

Отдельно проверьте расстояния между четырьмя крепёжными отверстиями, их диаметр, положение выступов и прилегающую к двигателю поверхность. Сравните общую глубину корпуса и положение центральной посадки относительно фланца. Ошибка здесь может помешать плотному прилеганию, изменить положение привода или создать осевое усилие после затяжки. Удобнее сравнивать корпуса рядом, очистив старую деталь от загрязнений и осмотрев места прилегания.

Установка и проверка

Работайте на остановленном, остывшем двигателе, исключив случайный запуск. Перед снятием отметьте положение штанги и креплений, поддержите её, затем освободите соединение без ударов по корпусу. Очистите сопрягаемые поверхности и осмотрите вал, шлицы, опоры и крепёж. Изношенные сопряжённые детали и повреждённые болты заменяют по результатам осмотра, иначе люфт и вибрация могут сохраниться после установки нового корпуса.

При сборке совместите привод и посадочные поверхности без перекоса. Корпус должен занять своё положение до окончательной затяжки; болты не используют для устранения зазора между несовпадающими посадками. Крепления затягивают равномерно, соблюдая порядок и усилие, предусмотренные изготовителем мотокосы. После сборки проверьте фиксацию штанги и отсутствие люфта. При пробном запуске стук, сильная вибрация или нагрев соединения требуют остановки и повторной проверки посадки и привода.
