Пружины механизма управления дроссельной заслонкой в сборе для мотоблока 178F/186F (6/9Hp) AMG-3

Пружины механизма управления дроссельной заслонкой в сборе для мотоблоков с двигателями 178F/186F (6/9Hp) нужны при восстановлении механизма управления оборотами. Пружины создают усилие между связанными деталями, поддерживают натяжение и помогают рычагам перемещаться предусмотренным способом. От их состояния зависит, насколько последовательно механизм реагирует на движение ручки управления и сохраняет выбранное положение.

Состав и конструкция

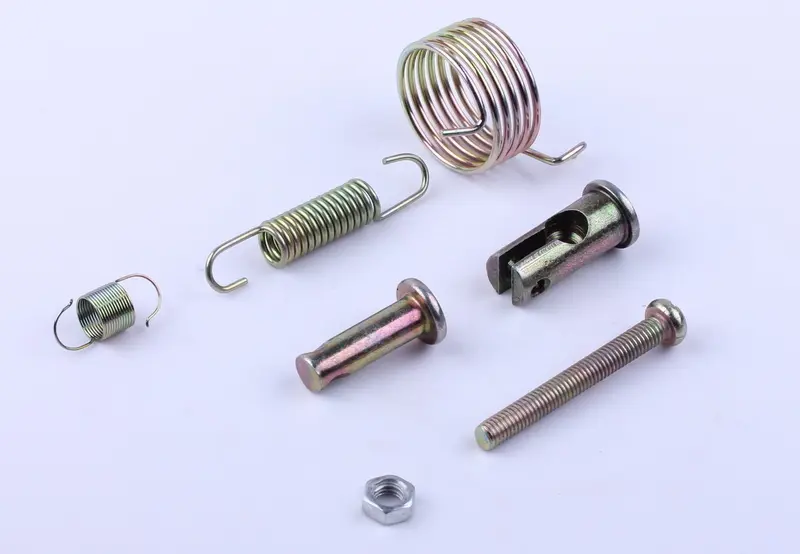

В набор входят три пружины разной формы: две растяжные с зацепами и одна крупная витая с отогнутыми концами. Вместе с ними предусмотрены палец с головкой, вилочная деталь с отверстиями, резьбовой винт и шестигранная гайка. Эти детали различаются по способу крепления: зацепы пружин устанавливаются в соответствующие точки механизма, а крепёж соединяет и удерживает его части.

Разная форма пружин требует точного сопоставления со снятыми деталями. Их нельзя переставлять местами только потому, что зацеп удалось закрепить. Длина, число витков, положение концов и усилие растяжения влияют на движение рычагов. Слишком сильное натяжение затрудняет ход, а недостаточное оставляет слабину и мешает механизму работать согласованно.

Когда требуется замена

Повод осмотреть пружины — появление свободного хода, заедание рычага, ослабление натяжения или изменение реакции на ручку управления. У снятых деталей проверяют целостность зацепов, деформацию витков и следы коррозии. Растянутая пружина может оставаться целой, но уже не обеспечивать нужного усилия. Изношенный палец или разбитое отверстие также создают люфт, поэтому замена одной пружины не всегда устраняет причину неисправности.

Что сверить при подборе

Сравните каждую пружину с соответствующей снятой: длину без нагрузки, наружный диаметр витков, толщину проволоки, форму и направление зацепов. Для крупной витой пружины особенно значимо расположение отогнутых концов относительно друг друга. Проверяйте также доступное место в механизме: при перемещении рычагов витки и зацепы не должны задевать соседние детали.

У пальца сверяют диаметр и длину посадочной части, у вилочной детали — ширину прорези и расположение отверстий, у винта и гайки — размер и шаг резьбы. Название двигателя помогает начать подбор, но не заменяет сравнения креплений. Ошибка в геометрии соединения может ограничить ход рычага, вызвать перекос или не позволить надёжно закрепить пружину.

Особенности установки

Работу выполняют при остановленном и остывшем двигателе, исключив случайный запуск. До разборки фиксируют расположение пружин, точки зацепления и последовательность крепежа. Снимают натяжение аккуратно, удерживая пружину; новые зацепы не растягивают и не подгибают ради установки. Одновременно осматривают рычаги, тяги, отверстия и места опоры пальца.

После сборки вручную проверяют весь ход управления: соединения должны двигаться без закусывания, а пружины — оставаться в своих точках крепления. Если механизм не доходит до нужного положения, сначала проверяют правильность сборки и соответствие деталей. Регулировку выполняют по инструкции двигателя: произвольное изменение натяжения способно нарушить управление оборотами.
