Пружина стартера мотокосы AMG

Пружина стартера мотокосы AMG предназначена для механизма ручного запуска. Она работает вместе со шкивом, на который наматывается пусковой шнур: при вытягивании рукоятки пружина накапливает усилие, а после отпускания помогает вернуть шкив и убрать шнур в корпус. От её состояния зависит, возвращается ли рукоятка к стартеру и готов ли механизм к следующему рывку.

Конструкция и причины замены

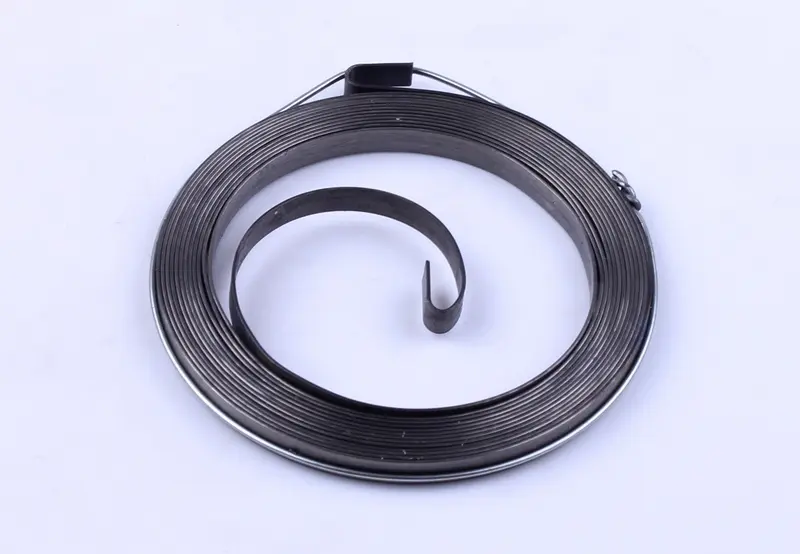

Деталь выполнена в виде плоской ленты, свёрнутой в спираль, с загнутыми участками на концах для зацепления в механизме. При работе витки смещаются относительно друг друга, а концы передают усилие между пружиной и сопряжёнными частями стартера. Для правильной работы нужны подходящая форма зацепов и свободное размещение спирали в посадочном углублении.

Пружину проверяют, если шнур остаётся вытянутым, возвращается лишь частично или втягивается рывками. Поводом для замены служат обрыв ленты, трещины, сломанный зацеп и остаточная деформация витков. Такие повреждения могут возникать после многократных циклов запуска, заклинивания шкива или чрезмерного натяжения при сборке. Однако слабый возврат бывает также из-за трения шнура, загрязнения и повреждения шкива: сначала стоит определить причину, чтобы новая пружина не работала с прежней неисправностью.

Как подобрать

Ориентиром служит снятая пружина и конструкция самого стартера. Сверьте наружный диаметр свёрнутой спирали, ширину и толщину ленты, направление навивки, форму и расположение обоих зацепов. Проверьте глубину посадочного места и то, как концы удерживаются в корпусе и шкиве. Сравнивать диаметр нужно в одинаковом состоянии свёртки: свободно распущенная пружина не даёт корректного представления о посадке.

Одного сходства по общему контуру недостаточно. Слишком широкая лента может мешать установке крышки или вращению шкива, а неподходящий зацеп — выходить из паза под нагрузкой. Несовпадение направления навивки нарушает возврат шнура. Если старый конец обломан, форму крепления дополнительно сверяют по ответному пазу, а не только по оставшемуся фрагменту пружины.

Установка и проверка

Замену выполняют на остановленном и остывшем двигателе, исключив случайный запуск. При разборке стартера удерживают шкив и постепенно снимают остаточное натяжение: освобождённая спираль может резко развернуться. Защитные очки и перчатки помогают при обращении с натянутой лентой. До извлечения детали полезно зафиксировать направление навивки и положение зацепов, чтобы сохранить правильную схему сборки.

Посадочное углубление очищают, осматривают пазы крепления, шкив, его ось и пусковой шнур. Треснувший шкив, разбитое крепление или перетёртый шнур требуют отдельного устранения дефекта. Пружину укладывают без перекручивания и резких перегибов, оба конца вводят в соответствующие зацепления. Предварительное натяжение задают по устройству конкретного стартера: чрезмерное усилие сокращает доступный ход и перегружает крепления.

После сборки несколько раз плавно вытягивают шнур и проверяют его полный возврат. Шкив должен вращаться без заедания, рукоятка — возвращаться к корпусу, а пружина — сохранять запас хода до полного вытягивания шнура. Если появились скрежет, резкая остановка или неполное втягивание, сборку проверяют повторно до запуска двигателя.
