Прокладка топливного насоса мотоблока 178F/186F (6/9Hp) AMG

Прокладка топливного насоса для мотоблока с двигателем 178F/186F (6/9Hp) AMG устанавливается в соединении насоса с посадочной поверхностью. Она уплотняет стык при затяжке крепежа и нужна при устранении течи через соединение или при повторной установке снятого насоса. Исправная прокладка должна прилегать по всему контуру, без разрывов, складок и смещения относительно отверстий.

Форма и назначение

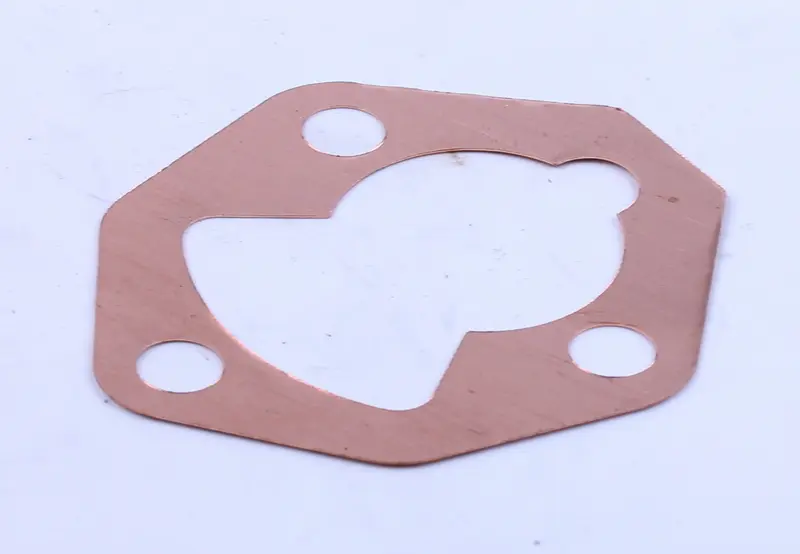

Деталь выполнена в виде плоской фигурной прокладки с большим центральным вырезом и тремя отдельными крепёжными отверстиями. Центральный вырез имеет несимметричный контур: при подборе имеет значение не только расположение крепежа, но и совпадение выступов и углублений. Правильно подобранная форма позволяет совместить прокладку с посадочным местом без подрезания и перекрытия предусмотренных проходов.

Когда требуется замена

Повод проверить уплотнение — влажный след по стыку, налипшая на него грязь или повторное появление подтёков после очистки. На снятой прокладке поводом для замены служат надрывы, повреждённые края, заломы и участки с неравномерным обжатием. После разборки старая прокладка может прилипнуть к одной из поверхностей и повредиться при отделении, поэтому её состояние оценивают до обратной сборки.

Течь рядом с насосом не всегда начинается на этом стыке. Осмотрите место соединения и убедитесь, что жидкость не стекает сверху от трубки или соседнего уплотнения. Если посадочная плоскость повреждена, а крепёж не обеспечивает равномерный прижим, одна замена прокладки может не устранить причину подтекания.

Что сверить при подборе

Сопоставьте новую деталь со снятой прокладкой и посадочным местом насоса. Проверьте наружный контур, форму центрального выреза, число и расположение крепёжных отверстий, расстояния между их центрами. Отверстия должны совмещаться свободно: растягивать прокладку или притягивать её на место болтами нельзя. Ориентируйтесь также на фактическое исполнение установленного насоса, особенно если его уже меняли.

Отдельно сверяйте требуемую толщину по документации двигателя или насоса: старое уплотнение после обжатия не всегда сохраняет первоначальную толщину. Не заменяйте одну прокладку несколькими наложенными друг на друга и не выбирайте более толстую только ради устранения течи. Толщина влияет на взаимное положение соединяемых деталей, поэтому её произвольное изменение недопустимо.

Особенности установки

Работайте на остановленном и остывшем двигателе, предварительно очистив область вокруг насоса. После снятия аккуратно удалите остатки прежней прокладки, не царапая посадочные плоскости и не допуская попадания частиц внутрь. Осмотрите поверхности на заусенцы и повреждения, проверьте крепёж и соседние уплотнения, затронутые разборкой.

Уложите прокладку с полным совпадением вырезов, установите насос без перекоса и равномерно затяните крепёж по требованиям руководства. Герметик применяйте только там, где это предусмотрено изготовителем двигателя. После сборки проверьте стык на подтекание. Неверный контур, смещение или чрезмерная затяжка могут повредить уплотнение и привести к повторной разборке.
