Корпус вариатора для мотокосы

Корпус вариатора для мотокосы

Корпус предназначен для ремонта вариаторного узла мотокосы — части привода, через которую вращение двигателя передается к режущей оснастке. Деталь образует посадочную основу для сопряженных компонентов и соединяется с соответствующей частью инструмента. Ее заменяют при повреждении корпуса, деформации крепежной зоны, износе посадочных поверхностей или невозможности надежно собрать привод со старой деталью.

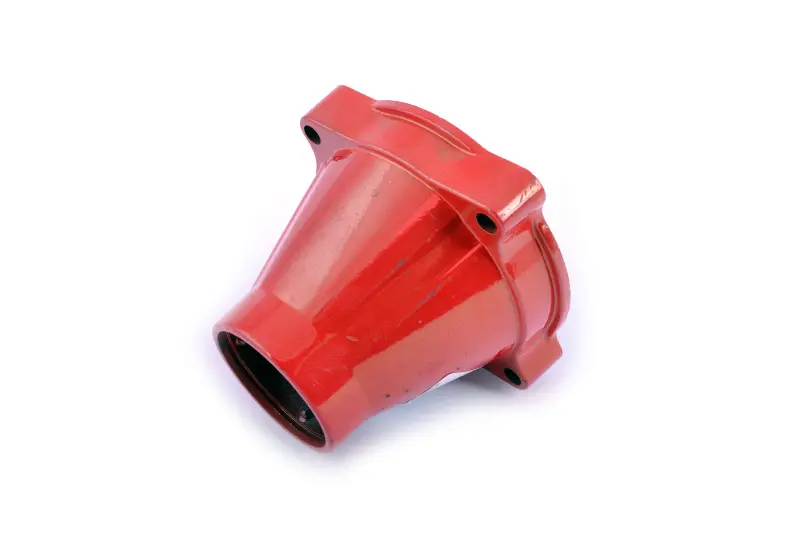

Корпус выполнен в красном цвете и имеет сужающуюся цилиндрическую форму. На широкой стороне расположен фигурный фланец с четырьмя крепежными отверстиями, на противоположной — круглая посадочная часть. Такая конфигурация требует точного совпадения с конструкцией конкретной мотокосы. Детали с одинаковым общим назначением могут различаться диаметрами, расположением отверстий, формой фланца, глубиной корпуса и исполнением внутренних посадок, поэтому одного совпадения по названию недостаточно.

Что проверить при выборе

• Общую форму. Сравните с демонтированным корпусом контуры фланца, длину сужающейся части и расположение боковых выступов.
• Крепежные точки. Количество отверстий, расстояния между ними и их положение относительно корпуса должны совпадать с ответной частью мотокосы.
• Посадочные диаметры. Измерьте круглое отверстие и остальные сопрягаемые поверхности старой детали. Номинальный диаметр для этой позиции не указан, поэтому подбирать его предположительно нельзя.
• Внутреннее исполнение. Проверьте форму и глубину полости, посадку сопряженных деталей и наличие требуемого свободного пространства внутри корпуса.
• Модификацию привода. Число шлицев, тип вала и вариант двигателя необходимо сверять отдельно: универсальная совместимость для этого корпуса не заявлена.

Когда требуется замена

Поводом для проверки корпуса становятся трещины, сколы, заметная деформация, разбитые крепежные отверстия или поврежденные посадочные зоны. Также осмотр нужен, если после разборки соединение не удается затянуть без перекоса либо сопряженные детали располагаются в корпусе неправильно. Установка поврежденной корпусной детали не устраняет причину люфта и может помешать точной сборке привода.

Перед монтажом очистите ответные поверхности и проверьте состояние крепежа и компонентов, которые устанавливаются внутрь. Корпус должен садиться без принудительного изгиба, а отверстия — совмещаться без рассверливания и смещения. Не следует компенсировать несовпадение размеров чрезмерной затяжкой: это означает, что выбрана другая модификация или одна из сопрягаемых частей деформирована.

Практический подбор и установка

Надежнее всего подбирать корпус по снятой детали и фактическим размерам мотокосы. Сопоставьте наружный профиль, диаметр круглой посадки, схему четырех отверстий, глубину внутренней полости и положение всех прилегающих компонентов. Если старый корпус утрачен, для выбора понадобятся модель инструмента, исполнение двигателя и точные замеры места установки.

После сборки вручную убедитесь, что сопряженные части расположены без перекоса, корпус не касается вращающихся компонентов, а крепеж затягивается равномерно. До запуска следует проверить свободное вращение привода в соответствии с процедурой обслуживания конкретной мотокосы. Такой порядок помогает исключить ошибку подбора и вернуть узлу правильное взаимное расположение деталей.
