Патрубок карбюратора (коллектор) мотокосы 1E40F, 1E44F текстолитовый AMG-2

Текстолитовый патрубок карбюратора, или впускной коллектор, для мотокосы с двигателем 1E40F, 1E44F соединяет карбюратор с впуском двигателя. Через него проходит приготовленная карбюратором топливно-воздушная смесь. Плотное прилегание в этом соединении необходимо, чтобы воздух не поступал в обход карбюратора и не менял состав смеси.

Конструкция и назначение

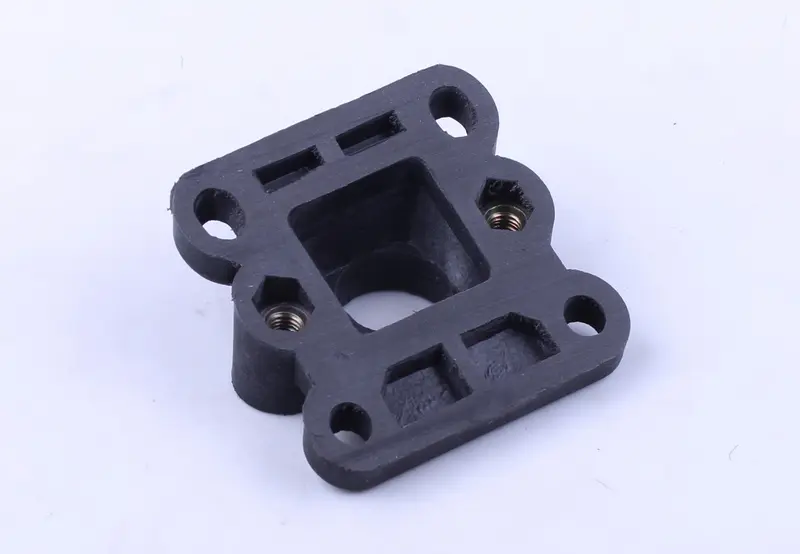

Патрубок выполнен в виде чёрного корпуса с центральным проходом, четырьмя сквозными крепёжными отверстиями по краям и двумя резьбовыми вставками. Форма прохода и расположение креплений определяют, как деталь стыкуется с соседними частями впуска. Текстолитовый корпус также служит тепловой проставкой между двигателем и карбюратором, уменьшая прямую передачу тепла через соединение.

Нагрузку при затяжке воспринимают крепёжные участки корпуса. Трещина возле отверстия, скол на уплотняемой поверхности или ослабшая резьбовая вставка могут помешать герметично собрать впуск. Если корпус повреждён, дополнительная затяжка не устраняет причину подсоса воздуха и может увеличить трещину.

Когда нужна замена

Патрубок меняют при трещинах, повреждении посадочных плоскостей, сорванной резьбе или подвижности вставок. Повод проверить соединение — неустойчивый холостой ход, затруднённый запуск, самопроизвольное повышение оборотов либо следы смеси на стыке. Эти признаки возможны и при других неисправностях, поэтому решение о замене принимают после осмотра корпуса, прокладок и крепления.

Как сверить со снятой деталью

Ориентируйтесь на обозначение двигателя и устройство установленного впуска. Совпадение общего контура недостаточно: патрубок должен встать без перекоса, а его канал — совместиться с проходами сопрягаемых деталей. Для проверки положите старую и новую детали в одинаковом положении и сравните:

• межосевые расстояния, диаметр сквозных отверстий и расположение резьбовых вставок;
• форму и положение центрального прохода относительно креплений;
• толщину корпуса, высоту посадочных участков и очертания прилегающих плоскостей;
• резьбу под штатный крепёж и соответствие контура прокладок.

Ошибочная толщина меняет положение карбюратора и глубину захода винтов. Несовпадающие отверстия нельзя совмещать усилием крепежа: так можно расколоть корпус или получить неплотный стык. Прокладка не должна перекрывать проход смеси или другие предусмотренные конструкцией отверстия.

Особенности установки

Замену выполняют на остывшем двигателе, предварительно сняв колпачок свечи. Очистите место соединения до разборки, запомните расположение деталей и не допускайте попадания грязи во впуск. После снятия патрубка осмотрите соседние посадочные поверхности, винты и прокладки. Порванные, затвердевшие или сильно смятые прокладки замените.

Установите патрубок в штатной ориентации, наживите крепёж вручную и затягивайте равномерно, без перекоса, с усилием по руководству двигателя. Не компенсируйте повреждения толстым слоем герметика: выдавленные излишки могут попасть в канал. После сборки проверьте плотность соединений и устойчивость холостого хода. Если обороты остаются нестабильными, сначала проверьте герметичность впуска, а не пытайтесь скрыть подсос регулировкой карбюратора.
