Маховик (обгонная муфта) 4T GY6 125/150 AMG-2

Назначение в механизме запуска

Маховик (обгонная муфта) 4T GY6 125/150 AMG-2 — деталь механизма запуска двигателя. Обозначение 4T указывает на четырёхтактный двигатель. Обгонная муфта передаёт вращение от стартера к коленчатому валу при пуске, а после запуска позволяет двигателю вращаться без обратного привода стартера. Исправность этого механизма нужна для уверенного зацепления при прокрутке и своевременного разъединения после того, как двигатель заработал.

Конструкция и причины замены

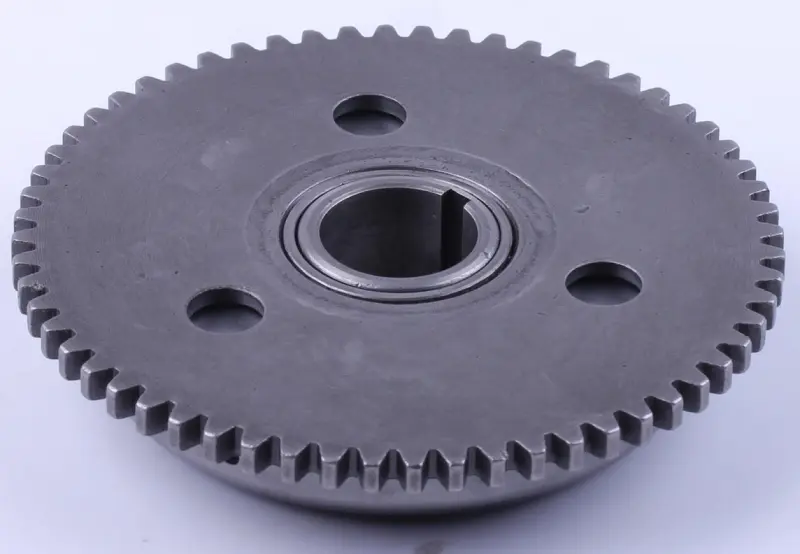

Деталь имеет дисковую форму с наружным зубчатым венцом. В центре расположено посадочное отверстие с продольным пазом, вокруг него — кольцевая посадочная часть. В диске выполнены три круглых отверстия. При подборе имеет значение вся геометрия: одинаковый наружный вид ещё не означает совпадения посадки, положения венца и сопряжения с соседними деталями.

Поводом проверить механизм служат прокручивание стартера без проворачивания двигателя, периодическое проскальзывание, удары или скрежет во время пуска. На снятой детали ищут сколы зубьев, замятые кромки, трещины, следы задевания и повреждения центральной посадки. Износ сопряжённых поверхностей и люфт могут мешать нормальной передаче вращения. Однако один только звук не определяет виновную деталь: перед заменой проверяют также ответную шестерню, крепление и состояние обгонного механизма.

Что сверить со снятой деталью

Ориентируйтесь на обозначение двигателя и непосредственное сравнение деталей. Сверьте наружный диаметр и толщину диска, число и профиль зубьев, диаметр и глубину центральной посадки, ширину и расположение паза. Отдельно сравните выступы с обеих сторон, положение зубчатого венца относительно посадочной части и расположение трёх отверстий. Эти параметры определяют, встанет ли деталь на своё место и сохранится ли правильное зацепление.

Измерять лучше очищенную деталь, учитывая, что изношенные кромки могут исказить результат. Посадочные поверхности должны совпадать по форме, а зубья — по геометрии с ответной шестернёй. Несовпадение толщины или вылета способно вызвать задевание соседних частей; неподходящая посадка приводит к перекосу или люфту. Устранять такое расхождение подтачиванием зубьев, расточкой отверстия или затягиванием крепежа с усилием нельзя.

Установка и проверка

Замену выполняют на остановленном двигателе, исключив случайное включение стартера. При разборке сохраняют порядок шайб, втулок и других снятых деталей, отмечают ориентацию маховика. Если для снятия требуется съёмник, используют подходящий инструмент: удары по венцу и центральной части могут повредить посадку. Перед сборкой очищают сопряжения, осматривают вал, ответную шестерню, опорные поверхности и крепёж. Повреждённые сопряжённые детали меняют вместе с изношенной.

Порядок сборки, смазку и момент затяжки выбирают по руководству двигателя. Деталь должна занять посадочное положение без перекоса; крепёж не используют для принудительной посадки. До пробного пуска проверяют свободу движения механизма и работу муфты: передачу вращения в направлении запуска и свободный ход в обратном направлении. После сборки оценивают работу при коротком пуске. При скрежете, ударах или сохранении проскальзывания запуск прекращают и проверяют зацепление и посадку.
