Крышка головки цилиндра мотоблока 178F (6Hp) в сборе под 2 болта AMG

Крышка головки цилиндра для двигателя мотоблока 178F (6Hp), в сборе под 2 болта AMG, закрывает клапанный механизм сверху. Она защищает пространство под крышкой от загрязнений и помогает удерживать масло, поступающее к деталям механизма. Герметичность соединения зависит от состояния самой крышки, её прилегающей кромки и уплотнения между крышкой и головкой цилиндра.

Конструкция и причины замены

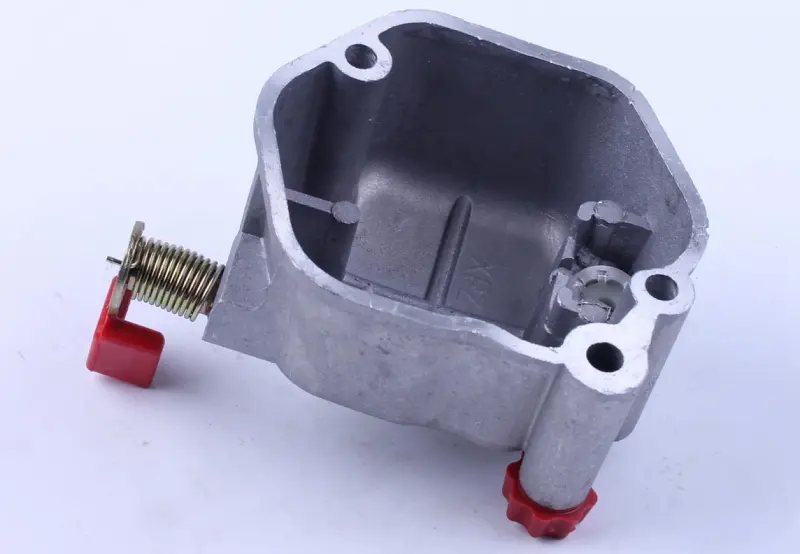

Корпус выполнен в форме глубокой крышки с ободком по краю и отверстиями в крепёжных приливах. Сбоку расположен рычаг с наружной пружиной; внутри есть выступы и элементы связанного с ним механизма. При подборе нужно учитывать не только контур корпуса, но и положение этих деталей: крышка должна встать на головку без помех для клапанного механизма и соседних частей двигателя.

Поводом для замены служат трещины корпуса, повреждение крепёжных мест, деформация прилегающей кромки или повреждение установленного на крышке механизма. Следы масла по стыку требуют проверки уплотнения: одна лишь течь ещё не означает, что корпус нужно менять. Если кромка повреждена или крышка перекошена, установка нового уплотнения может не устранить просачивание масла.

Что сверить со снятой крышкой

Исполнение под два болта проверяют по расположению креплений на двигателе. Одного совпадения общего силуэта недостаточно: различия в глубине корпуса, посадочном контуре или расположении рычага могут помешать установке. Сравнивайте детали со стороны прилегания к головке, где лучше заметны отличия посадочных поверхностей и внутренних выступов.

• Сверьте форму ободка, положение крепёжных отверстий и расстояние между ними.
• Проверьте глубину крышки и расположение внутренних выступов относительно деталей клапанного механизма.
• Сопоставьте положение бокового рычага, пружины и их соединение с механизмом двигателя.
• Подберите уплотнение по контуру стыка и способу его установки на снятой крышке.

Установка и проверка

Работу выполняют на остывшем двигателе, исключив случайный запуск. До снятия очищают участок вокруг крышки, чтобы грязь не попала под неё. Если к рычагу присоединён привод, запоминают его положение и аккуратно отсоединяют. После снятия осматривают прилегающую поверхность головки, крепёж и уплотнение; затвердевшее, порванное или заметно смятое уплотнение заменяют.

Крышку сначала устанавливают без усилия и проверяют, что она ровно прилегает по всему контуру. Нельзя притягивать болтами корпус, который упирается во внутренние детали: так можно повредить крышку или нарушить работу механизма. Крепёж затягивают равномерно, с моментом по руководству двигателя. Герметик применяют только там, где это предусмотрено способом уплотнения, не допуская его избытка внутри.

После сборки проверяют свободное движение рычага и возврат пружины, затем при пробном запуске контролируют стык на просачивание масла. Перекос, чрезмерная затяжка и неподходящее уплотнение могут вызвать течь или повреждение крепёжных приливов. Если появляется необычный стук либо рычаг заедает, двигатель останавливают и проверяют посадку крышки и правильность соединения привода.
