Направляющие клапанов для мотоблока 178F (6Hp), пара в сборе AMG

Направляющие клапанов для мотоблока с двигателем 178F (6Hp) — пара в сборе AMG для ремонта головки цилиндра. Направляющие удерживают стержни клапанов по оси при их движении и помогают клапанам точно возвращаться на седла. От состояния этой пары трения зависят свободный ход клапанов и сохранение правильного зазора между стержнем и втулкой.

Устройство и назначение

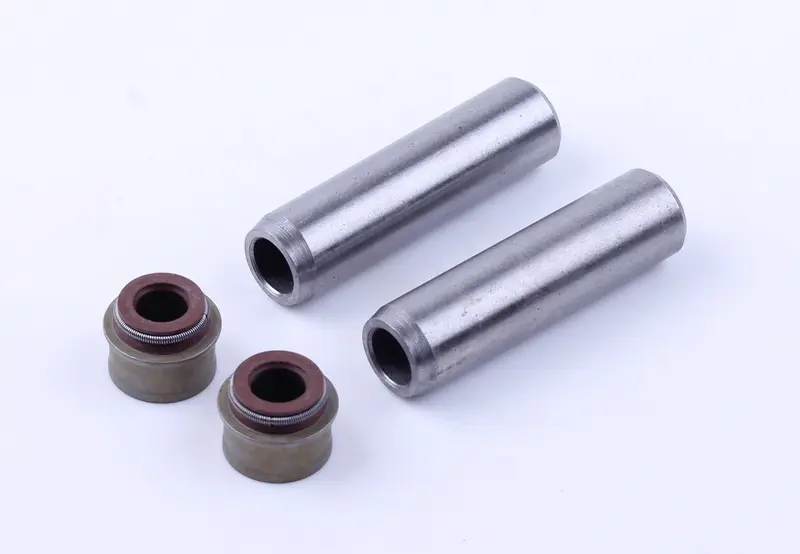

В набор входят две направляющие втулки и два маслосъёмных колпачка. Втулки имеют продольные сквозные отверстия и суженные участки у одного из торцов. Колпачки снабжены кольцевыми пружинами вокруг уплотняющей кромки. У этих деталей разные задачи: втулка направляет стержень клапана, а колпачок ограничивает попадание масла вдоль него. Замена одного уплотнения не устраняет избыточный зазор в изношенной направляющей.

Когда требуется замена

Повод проверить направляющие — заметный боковой люфт стержня, неравномерный износ его поверхности, повышенный расход масла и масляный нагар в зоне клапанов. Такие признаки могут иметь и другие причины, поэтому решение о замене принимают после осмотра и измерения зазора. Если отверстие втулки изношено неравномерно, клапан хуже сохраняет соосность с седлом, а новый колпачок быстрее теряет способность удерживать масло.

При разборке осматривают сами клапаны, их стержни и посадочные поверхности. Задиры, искривление или сильный износ стержня нельзя исправить установкой новой втулки. Также проверяют, насколько плотно направляющая сидит в головке: повреждённое посадочное отверстие требует отдельного решения, иначе новая деталь не получит надёжной фиксации.

Что сверить при подборе

Сравните со снятыми деталями общую длину втулок, наружный диаметр посадочной части, диаметр отверстия под стержень и форму торцов. Проверьте расположение переходов диаметра и участок крепления колпачка. Для уплотнений сопоставьте посадку на направляющую и соответствие диаметру стержня. Даже близкие по внешней форме втулки могут различаться натягом посадки и зазором, поэтому измерения здесь полезнее сравнения на глаз.

Оценивать нужно и состояние клапана, с которым будет работать новая направляющая. Изношенный стержень способен оставить слишком большой зазор даже после замены втулки. Слишком тесная пара, наоборот, затрудняет движение при нагреве. Размеры и допустимые зазоры сверяют с ремонтными требованиями конкретного двигателя.

Особенности установки

Для замены снимают головку цилиндра и разбирают клапанный механизм. Старые направляющие извлекают подходящей оправкой с опорой головки, затем проверяют и очищают посадочные отверстия. Новые втулки устанавливают с соблюдением предусмотренных натяга, направления и глубины посадки. Удары по тонкому торцу или перекос при запрессовке могут повредить деталь и её посадочное место.

После запрессовки измеряют внутренний диаметр и рабочий зазор со стержнем: посадка способна изменить размер отверстия. При необходимости его доводят подходящим инструментом. Затем проверяют соосность направляющей и седла, прилегание клапана и свободу хода. Колпачки устанавливают без повреждения кромок и пружин. Неверный зазор грозит заеданием либо ускоренным износом, а смещение оси — неплотным закрытием клапана и потерей компрессии.
