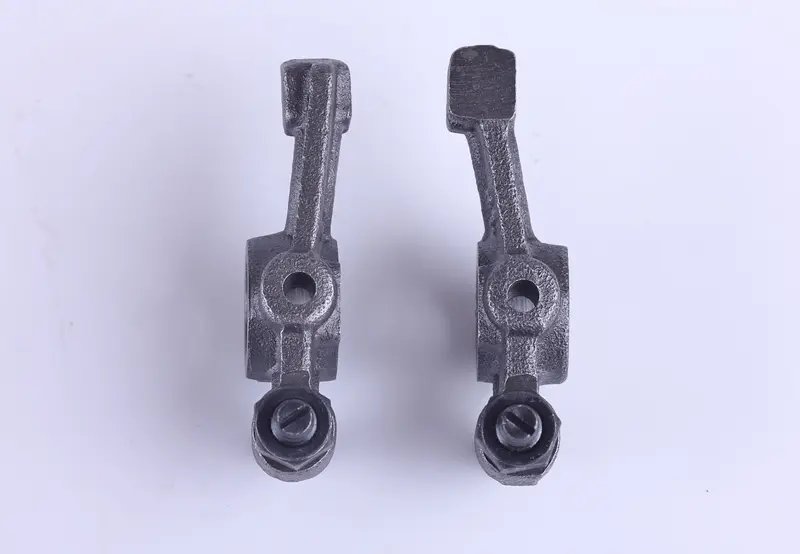

Коромысла клапанов (рокеры), пара для мотоблока 178F (6Hp) AMG

Коромысла клапанов для двигателя мотоблока 178F (6Hp) AMG — пара рычагов клапанного механизма. Они передают усилие от штанг толкателей к клапанам и работают в головке двигателя под клапанной крышкой. От состояния коромысел зависит точность передачи движения: изношенная опора или повреждённая контактная поверхность мешает сохранять правильный клапанный зазор.

Устройство и работа

У каждого коромысла есть центральное отверстие для установки на ось, контактная площадка на одном конце и регулировочный винт с контргайкой на другом. Отверстие служит опорой при качании рычага, площадка взаимодействует с торцом клапана, а винт позволяет выставить зазор. Контргайка удерживает выбранное положение регулировки во время работы двигателя.

В паре предусмотрены два коромысла для впускного и выпускного клапанов. При разборке сохраняйте их расположение и ориентацию: форма рычагов и положение контактных участков должны соответствовать месту установки. Коромысло должно передавать нагрузку без перекоса, а его площадка — правильно опираться на торец клапана.

Когда требуется замена

Повод осмотреть рокеры — усиленный стук под клапанной крышкой, зазор, который быстро уходит после регулировки, или заметный люфт рычага на оси. При разборке проверяют контактные площадки на выработку и выкрашивание, отверстия — на задиры, регулировочные винты и гайки — на повреждение резьбы. Глубокую выработку нельзя исправить одной регулировкой: контакт остаётся неправильным, даже если щуп показывает нужный зазор.

Такие симптомы могут быть связаны и с соседними деталями. Вместе с коромыслами стоит проверить ось и её опоры, концы штанг толкателей, торцы клапанов и подачу смазки к трущимся поверхностям. Если оставить изношенную ось, новые рычаги сохранят люфт. Недостаток смазки и загрязнения также ускоряют повторное повреждение контактных участков.

Что сверить при подборе

Сопоставьте снятые детали с заменой по форме и изгибу плеч, расположению центрального отверстия и контактной площадки. Проверьте посадку на ось, расстояния от опоры до концов рычага, положение регулировочного винта и его контакт со штангой. Одного внешнего сходства недостаточно: другая геометрия меняет передачу движения и может сместить нагрузку к краю торца клапана.

Установка и проверка

Работу выполняют на остывшем двигателе, исключив случайный запуск. После снятия крышки запоминают порядок деталей на оси и освобождают коромысла по процедуре разборки двигателя. Посадочные и контактные поверхности очищают, проверяют на повреждения и смазывают при сборке. Новые рычаги устанавливают в соответствующие места, контролируя попадание концов штанг в опорные участки и свободное качание без заедания.

После сборки выставляют клапанные зазоры в положении и по значениям, указанным для двигателя, затем затягивают контргайки и повторяют измерение. Коленвал проворачивают вручную, проверяя движение клапанов и отсутствие заклинивания. До закрытия крышки осматривают её прокладку; повреждённое уплотнение заменяют. Слишком малый зазор мешает клапану полностью закрываться, а чрезмерный вызывает удары и ускоряет износ. Поэтому замена коромысел завершается проверкой регулировки, а не только затяжкой крепежа.
