Коммутатор зажигания Suzuki LETS AMG-2

Назначение коммутатора

Коммутатор Suzuki LETS AMG-2 — электронный блок системы зажигания скутера. Он участвует в управлении импульсами зажигания, от которых зависит своевременное появление искры на свече. Исправная работа блока нужна как при запуске, так и во время работы двигателя. Его заменяют при подтверждённой неисправности электроники, повреждении корпуса или разъёма, когда восстановить надёжное подключение уже нельзя.

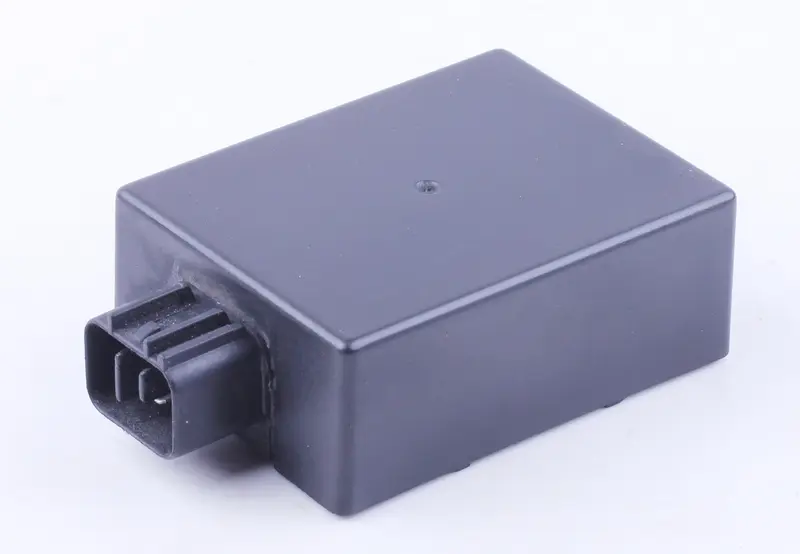

Блок выполнен в тёмном прямоугольном корпусе с выступающим разъёмом на одной из сторон. Подключение к проводке разъёмное: при замене нужно сохранить правильное расположение контактов и надёжную фиксацию колодки. Форма корпуса и разъёма помогает сравнить деталь со снятой, но сама по себе не определяет электрическую совместимость.

Когда стоит проверить блок

Поводом для диагностики могут стать отсутствие искры, затруднённый запуск, внезапное прекращение работы двигателя или перебои, возникающие после прогрева. Эти признаки не указывают однозначно на коммутатор: похожие проявления бывают при неисправности свечи, её колпачка, катушки зажигания, датчика и соединений проводки. Замена блока имеет смысл после проверки связанных с ним компонентов.

При осмотре обращают внимание на трещины корпуса, повреждённые контакты, следы окисления и перегрева возле разъёма. Влага, плохое соединение и неполадки питания могут нарушать работу зажигания. Если причина находится в проводке или подключении, установка нового коммутатора без её устранения может не решить проблему.

Что сверить при подборе

Ориентируйтесь на снятый блок и схему зажигания конкретного скутера. Проверьте маркировку прежнего коммутатора, форму и расположение разъёма, число и назначение контактов, положение направляющих и фиксатора. Также сравните габариты корпуса и способ его удержания в штатном месте: блок должен размещаться без натяжения проводов и давления соседних деталей.

• Уточните тип питания и соответствие блока схеме зажигания скутера.
• Сопоставьте распиновку, даже если колодки внешне одинаковы и соединяются без усилия.
• Проверьте состояние ответной колодки: разболтанные или окисленные контакты мешают надёжному подключению.

Совпадение только названия модели или формы корпуса недостаточно для выбора. Ошибка в назначении контактов либо типе питания способна привести к отсутствию искры, перебоям и повреждению компонентов зажигания. Подключать блок наугад или переставлять провода без схемы не стоит.

Особенности замены

Работу выполняют при выключенном зажигании, обесточив скутер согласно его схеме. Перед снятием запоминают расположение блока и прокладку проводов. Колодку отсоединяют за корпус, освободив фиксатор, а не тянут за провода. Вместе с коммутатором осматривают его крепление, ответный разъём и ближайший участок жгута; повреждённые контакты и изоляцию приводят в порядок до подключения.

Новый блок закрепляют в штатном месте, соединяют разъём до надёжной фиксации и укладывают проводку без перегибов, защемления и контакта с горячими деталями. После сборки проверяют запуск и устойчивость работы двигателя, в том числе после прогрева. Если перебои сохраняются, продолжают диагностику зажигания, а не считают замену коммутатора достаточным ремонтом.
