Колено глушителя мотоблока 175N/180N (7/9Hp) AMG-2

Назначение и конструкция

Колено глушителя для мотоблока 175N/180N (7/9Hp) AMG-2 соединяет выпуск двигателя с глушителем и направляет отработавшие газы по изогнутому каналу. От его формы зависит положение глушителя относительно двигателя и соседних деталей. Герметичное соединение удерживает выхлоп внутри выпускного тракта: при трещине или неплотном прилегании фланца горячие газы выходят возле двигателя, а звук работы становится резче.

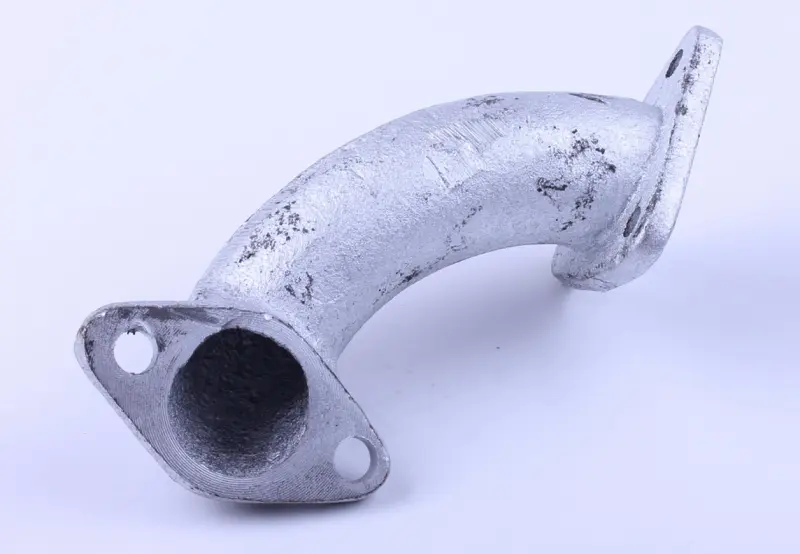

Деталь имеет изогнутый корпус и крепёжные фланцы на обоих концах. На фланце со стороны открытого круглого прохода расположены два отверстия под крепёж. При подборе имеют значение не только проходное сечение, но и взаимный разворот фланцев, изгиб и расстояние между присоединительными плоскостями. Колено должно поставить глушитель в нужное положение без перекоса и натяга креплений.

Когда требуется замена

Повод осмотреть колено — следы копоти вокруг стыков, трещины корпуса, повреждённые края фланцев или ослабшее соединение, которое снова начинает пропускать выхлоп после подтяжки. Нагрев и остывание, вибрация двигателя и нагрузка от глушителя со временем могут повредить корпус или крепления. Если газы выходят только по стыку, сначала проверяют уплотнение и состояние прилегающих поверхностей: сама утечка ещё не означает, что нужно менять колено.

Что сверить со снятой деталью

Сравните форму изгиба, направление выходов и положение каждого фланца. Измерьте межцентровое расстояние крепёжных отверстий, их диаметр и размеры проходов. Проверьте очертания и размеры посадочных площадок, а также расстояние между концами колена. Одинаковое число отверстий не обеспечивает совпадения креплений: даже небольшое смещение мешает плоскостям прилегать друг к другу и создаёт нагрузку при затяжке.

Оцените, где окажется глушитель после сборки и останется ли необходимый зазор до соседних деталей. Ориентируйтесь на штатное расположение выпускного тракта и точки его опоры. Не стоит компенсировать несовпадение изгиба наклоном глушителя или притягивать смещённый фланец болтами. Такой монтаж нагружает соединение, способствует повторным утечкам и может привести к трещине колена либо повреждению крепежа.

Особенности установки

Работайте на остановленном и остывшем двигателе. Перед разборкой поддержите глушитель, чтобы его вес не тянул за оставшееся крепление. После снятия колена очистите сопрягаемые поверхности от нагара и остатков старого уплотнения, осмотрите резьбу, шпильки или болты и посадочные плоскости. Повреждённый крепёж замените, а уплотнения подберите по форме соединений. Их отверстия должны совпадать с каналами и креплениями.

Сначала совместите детали и наживите крепёж на обоих концах, убедившись, что фланцы садятся без усилия. Затем равномерно затяните соединения с учётом требований руководства двигателя. Проверьте опору глушителя, если она предусмотрена конструкцией: колено не должно компенсировать её отсутствие или перекос. После запуска проверьте стыки на утечки, не приближая руки к горячему выпуску. Повторный осмотр выполняйте после остывания; свежая копоть у соединения указывает на необходимость проверить прилегание и уплотнение.
