Глушитель для мотоблока 168F/170F (6,5/7 л.с.) AMG-2

Глушитель для мотоблока с двигателем 168F/170F (6,5/7 л.с.) устанавливается на выпуске двигателя, снижает шум выхлопа и отводит отработавшие газы. Его меняют при прогаре корпуса, трещинах патрубка, повреждении крепления или разрушении внутренних перегородок. Исправное соединение с двигателем помогает избежать прорыва горячих газов возле выпускного окна.

Устройство и признаки неисправности

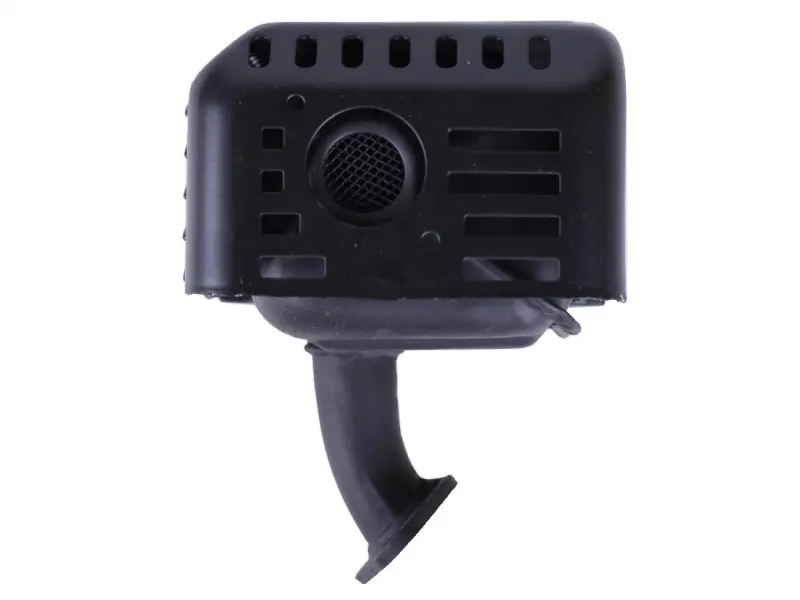

Корпус закрыт чёрным кожухом с продолговатыми прорезями. На передней стороне расположено круглое отверстие с сеткой, снизу — изогнутый патрубок с присоединительным фланцем. При подборе имеют значение не только очертания корпуса, но и изгиб патрубка, положение фланца и направление выходного отверстия: от них зависит, как глушитель разместится рядом с двигателем и рамой.

Повод осмотреть глушитель — заметно усилившийся выхлопной шум, металлическое дребезжание, трещины и следы копоти на стыках. Копоть возле фланца может указывать на негерметичное соединение, а не на прогар самого корпуса. До замены проверьте состояние прокладки и крепежа. Если корпус прогорел или патрубок треснул, одной подтяжкой крепления проблему не устранить.

Нагрев, охлаждение и вибрация со временем нагружают соединения и места крепления. Ослабленный крепёж позволяет глушителю смещаться, из-за чего патрубок и фланец получают дополнительную нагрузку. Вмятины после удара и сильная коррозия также требуют внимания, особенно если рядом появились трещины или изменилось положение корпуса.

Что сверить со снятой деталью

Обозначение двигателя служит отправной точкой подбора. Сопоставьте форму и расположение фланца, число крепёжных отверстий, расстояние между их центрами и размер проходного отверстия. Отдельно сравните длину и изгиб патрубка, вынос корпуса относительно посадочной плоскости и расположение кожуха. Эти параметры нужно сверять по снятому глушителю и месту установки.

Проверьте свободное пространство возле рамы, бака, органов управления и соседних кожухов. Корпус не должен упираться в них, а выход выхлопа — направляться на шланги, проводку или детали, чувствительные к нагреву. Если фланец совпадает, но патрубок выводит корпус в другое место, такое различие нельзя компенсировать затяжкой крепежа или установкой с перекосом.

Особенности замены

Работайте на остывшем и остановленном двигателе, исключив случайный запуск. При снятии поддерживайте корпус, чтобы не нагружать крепёж его весом. Очистите привалочную поверхность от остатков старой прокладки и нагара, не допуская попадания мусора в выпускное отверстие. Осмотрите шпильки или болты, резьбу, посадочную плоскость и расположенные рядом крепления.

Для сборки подготовьте подходящую выпускную прокладку; повреждённый крепёж также замените. Сначала совместите фланец и наживите все крепления, затем проверьте положение корпуса и равномерно затяните соединение по требованиям двигателя. Не притягивайте глушитель силой, если он не садится свободно: это может повредить фланец, патрубок или резьбу.

После установки выполните короткий пробный запуск на открытом воздухе. Проверьте, нет ли дребезжания и характерного звука прорыва газов у фланца; не ищите утечку рукой возле горячих поверхностей. После остановки и остывания осмотрите соединение. Неправильная посадка приводит к утечке выхлопа, повышенному шуму и повторному повреждению крепления.
