Генератор в сборе для мотоблока 178F/186F (6/9Hp) AMG-2

Генератор в сборе для мотоблока с двигателем 178F/186F (6/9Hp) вырабатывает электроэнергию при работе двигателя. Он нужен для восстановления генераторной части электрооборудования, когда повреждены обмотки, выводы или вращающаяся часть. Обозначение мощности в названии относится к двигателю и не означает электрическую мощность генератора.

Устройство и назначение

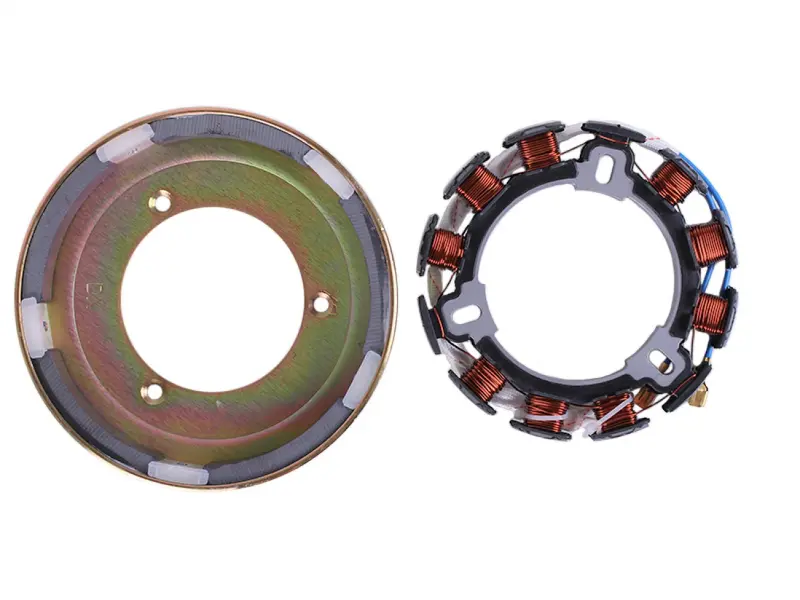

В сборку входят кольцевой статор с катушками и ротор с магнитами по внутренней окружности. На статоре расположены крепёжные отверстия и выводные провода, на роторе — центральное отверстие и отверстия крепления. При вращении ротора относительно неподвижных обмоток возникает ток, который поступает к остальному электрооборудованию через предусмотренные системой подключения.

Такой генератор работает за счёт вращения двигателя. Если требуется восстановить заряд аккумулятора, сначала проверяют весь путь от выводов генератора до регулятора и аккумуляторных клемм: обрыв провода или плохой контакт могут давать те же симптомы, что и повреждение обмотки. Это помогает определить, нужна ли замена самой сборки.

Когда требуется замена

Поводом для проверки служат отсутствие или нестабильность зарядки, запах перегретой изоляции, потемнение катушек, повреждение выводов и следы задевания ротора за статор. После ослабления крепежа или попадания посторонних предметов возможны механические повреждения. Менять генератор только из-за разряженного аккумулятора не стоит: причиной также бывают сам аккумулятор, соединения и регулятор.

Что сверить при подборе

Сравните снятый генератор с заменой по форме обеих частей, расположению крепёжных отверстий и способу установки ротора. Проверьте наружный и внутренний диаметры, глубину ротора, толщину статора и свободное пространство под кожухом. Совпадения обозначения двигателя недостаточно, если крепления или посадка отличаются: сборка должна встать без расточки отверстий и переделки опор.

Отдельно сопоставьте число выводов, разъёмы, длину и направление выхода проводов. Подключение должно соответствовать схеме двигателя и установленному регулятору; ориентироваться только на цвет изоляции нельзя. Несовпадение этих параметров может привести к отсутствию зарядки, перегреву обмоток или повреждению подключённого оборудования.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе, отключив аккумулятор при его наличии. До разборки отмечают положение деталей и прокладку проводов. Снятие ротора проводят подходящим инструментом по инструкции двигателя: удары по магнитам и попытки поддеть катушки могут повредить сборку. Посадочные поверхности очищают, крепёж и соседние опоры осматривают на износ и повреждения.

Статор закрепляют без перекоса, провода укладывают вдали от вращающихся и нагревающихся частей. Проверяют состояние втулок, изоляционных проходов и разъёмов; повреждённые детали меняют вместе с генератором. Затяжку крепежа и зазоры выдерживают по документации двигателя. После сборки проверяют свободное вращение без задевания, а затем работу генератора и зарядку по методике изготовителя техники. Трение, посторонний шум или быстрый нагрев требуют остановки и повторной проверки монтажа.
