Втягивающее реле стартера мотоблока 178F/186F (6/9Hp) AMG

Втягивающее реле стартера для мотоблока с двигателем 178F/186F (6/9Hp) отвечает за включение стартера при запуске. Его задача — переместить привод к зубчатому венцу и замкнуть силовые контакты, через которые питание поступает на электродвигатель стартера. После отпускания ключа механизм должен вернуться в исходное положение. Обозначение товара — AMG.

Как работает втягивающее

При подаче управляющего сигнала электромагнит перемещает подвижный сердечник. Это движение связано с работой привода стартера и контактной группы. От исправности реле зависит согласованность двух действий: зацепления шестерни и включения электродвигателя. Если сердечник заедает или силовые контакты подгорели, нормальный запуск нарушается даже при исправном самом стартере.

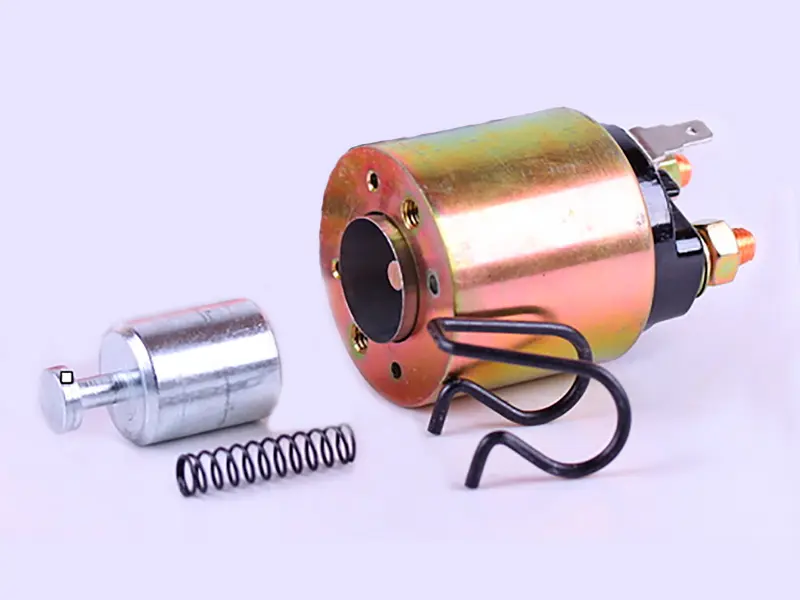

Реле имеет цилиндрический корпус, торцевую контактную часть, два резьбовых силовых вывода и плоский управляющий контакт. При подборе имеет значение расположение этих выводов: наконечники проводов должны подходить без натяжения, а силовые соединения — оставаться изолированными от корпуса стартера и соседних деталей.

Когда стоит проверить реле

Характерные поводы для проверки — одиночный щелчок без вращения стартера, срабатывание через раз, отсутствие перемещения привода или задержка его возврата. Возможные причины внутри реле — износ контактной группы, повреждение обмотки, загрязнение и заедание сердечника. Подгоревшие контакты могут пропускать недостаточный ток, поэтому щелчок сам по себе ещё не означает, что реле исправно.

Такие же проявления бывают при разряженном аккумуляторе, ослабленных клеммах и плохом соединении массы. До замены стоит проверить питание и состояние проводов непосредственно у стартера. Если стартер продолжает работать после отпускания ключа, повторные попытки запуска прекращают до устранения неисправности: длительное включение перегревает стартер и нагружает привод.

Что сверить со снятой деталью

Ориентируйтесь на установленный стартер, а не только на обозначение двигателя. Сопоставьте крепёжные отверстия, посадочную часть корпуса, длину и форму сердечника, его соединение с рычагом привода. Отдельно проверьте расположение силовых шпилек и форму управляющего контакта. Рабочее напряжение сверяют по маркировке прежнего реле или документации стартера.

Сердечник должен подходить к механизму привода по соединению и ходу. Несоответствие может оставить шестерню в неполном зацеплении либо помешать её возврату. Отличающиеся крепления нельзя компенсировать перекосом корпуса или затяжкой с усилием: реле должно занимать штатное положение без механического напряжения.

Особенности замены

Работу начинают с отключения аккумулятора, первым снимают минусовой провод. До отсоединения проводов отмечают их расположение. После снятия реле осматривают рычаг привода, возвратную пружину, посадочное место и наконечники силовых проводов. Изношенные сопрягаемые детали и повреждённую изоляцию устраняют вместе с причиной отказа.

При установке правильно соединяют сердечник с приводом и сохраняют расположение пружины. Крепёж затягивают равномерно, а при фиксации проводов не допускают проворачивания контактных шпилек. После сборки проверяют коротким запуском уверенное включение стартера и его отключение при отпускании ключа. Скрежет, заедание или нагрев соединений требуют остановки и проверки монтажа.
