Катушка зажигания Delta, Alpha с насвечником AMG-4

Катушка зажигания Delta, Alpha с насвечником AMG-4 формирует высоковольтный импульс для искры на свече. От исправности катушки и соединения со свечой зависит, сможет ли двигатель уверенно запускаться и работать без пропусков зажигания. Деталь предназначена для замены неисправной катушки; насвечник служит соединением между высоковольтным проводом и выводом свечи.

Конструкция и причины замены

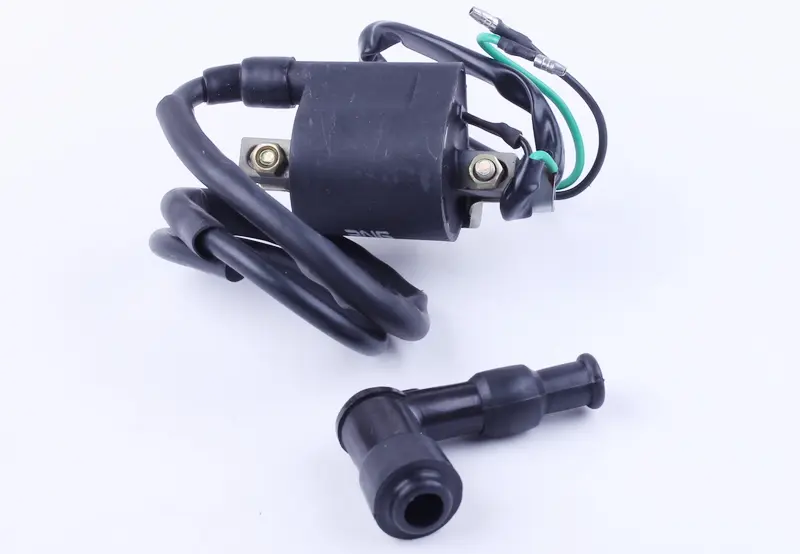

У катушки чёрный корпус, два боковых крепёжных ушка, высоковольтный провод и отдельные провода подключения с контактами на концах. Насвечник имеет угловую форму. При подборе такая компоновка важна: корпус должен занять штатное место, крепления — совпасть, а провод — дотянуться до свечи без натяжения. Угол насвечника учитывают вместе со свободным пространством возле головки двигателя.

Повод проверить катушку — затруднённый запуск, перебои под нагрузкой, пропадание искры или остановка двигателя после прогрева. Эти признаки встречаются и при других неисправностях зажигания, поэтому сами по себе не доказывают поломку катушки. Основанием для замены становятся результаты проверки, трещины корпуса, повреждение изоляции, следы пробоя или ненадёжный контакт, который невозможно восстановить. Загрязнение, влага и неплотно сидящий насвечник также могут вызывать перебои.

Что сверить со снятой деталью

Сопоставьте расположение крепёжных отверстий, расстояние между ними, габариты корпуса и положение выхода высоковольтного провода. Проверьте количество и тип контактов подключения, длину проводов и возможность уложить их по штатному маршруту. Похожий корпус ещё не означает одинаковое подключение: катушка должна соответствовать системе зажигания конкретной техники. Ориентируйтесь на схему подключения и параметры штатной катушки, а не только на цвет проводов.

Отдельно проверьте посадку насвечника на вывод свечи. Соединение должно держаться плотно, без свободного перемещения и необходимости прижимать колпачок проводом. Сравните форму прежнего насвечника и направление его выхода: слишком тесное расположение рядом с двигателем приводит к перегибу провода или мешает полностью надеть колпачок. Несовпадение креплений нельзя компенсировать натяжением проводки — вибрация быстро ухудшает такое соединение.

Установка и проверка

Замену выполняют при выключенном зажигании на остывшем двигателе. До отсоединения проводов зафиксируйте их расположение. Снимайте насвечник за корпус, не тяните за высоковольтный провод. После снятия катушки осмотрите крепёж, ответные контакты и изоляцию соседних проводов. Окисленные соединения и ослабленные клеммы требуют внимания: новая катушка не устранит перебои, если причина осталась в подключении. Свечу и насвечник со следами пробоя или повреждённой посадкой также меняют по состоянию.

Закрепите катушку на штатном месте, подключите контакты по схеме техники и уложите провод без резких перегибов, вдали от горячего выпускного тракта и движущихся деталей. Насвечник наденьте до плотной посадки. После сборки проверьте запуск и устойчивость работы двигателя. Не касайтесь высоковольтного провода и насвечника при работающем моторе. Неподходящая катушка или ошибка подключения могут привести к отсутствию искры, перебоям и повреждению компонентов зажигания; незакреплённый провод со временем перетирается.
