Клапанный механизм в сборе для мотоблока 178F (6Hp), на 2 клапана AMG-2

Клапанный механизм в сборе для мотоблока с двигателем 178F (6Hp) — комплект на два клапана для ремонта пружинного крепления в головке цилиндра. Пружины возвращают клапаны в закрытое положение после воздействия привода, а тарелки и сухари удерживают их на стержнях. Исправность этих деталей нужна для своевременного закрытия клапанов и сохранения плотного прилегания к седлам.

Устройство комплекта

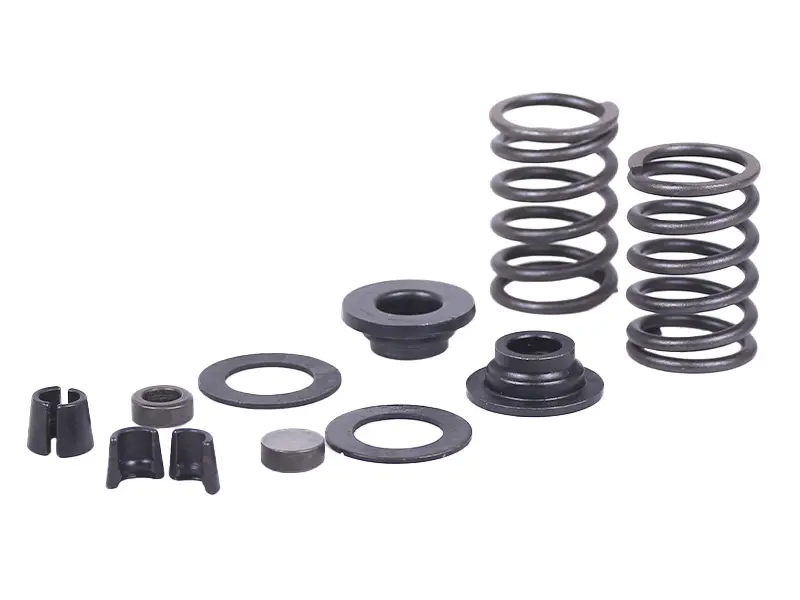

В набор входят две винтовые пружины, две тарелки, две плоские опорные шайбы, четыре половинки сухарей и две небольшие цилиндрические детали. Пружины работают на сжатие. Тарелки передают усилие на крепление, а парные сухари фиксируются в канавках стержня клапана. При ремонте необходимо сохранить правильное взаимное положение деталей: даже близкие по внешнему виду опоры и фиксаторы могут отличаться посадкой.

Когда требуется замена

Повод для проверки — сломанный виток, перекос пружины, заметная просадка относительно исправной детали, трещины тарелки или повреждение сухарей. Следы выработки в местах контакта тоже требуют внимания: крепление должно удерживать пружину без смещения. Потеря упругости может нарушать возврат клапана, особенно при увеличении оборотов. Посторонний стук в головке, нестабильная работа и затруднённый запуск служат поводом осмотреть механизм, но сами по себе ещё не определяют причину неисправности.

Что сверить при подборе

Сопоставьте комплект со снятыми деталями. Для пружин проверяют свободную высоту, наружный диаметр, толщину проволоки и форму торцов. Для тарелок и шайб — посадочные диаметры, профиль и толщину. Сухари должны соответствовать канавкам стержня и внутренней посадке тарелки: случайная замена близкими по размеру половинками недопустима. Небольшие цилиндрические детали также сравнивают по форме, углублениям и месту установки.

Совпадения размеров недостаточно для оценки усилия пружины. Её рабочее сжатие и нагрузку проверяют по требованиям двигателя; растягивание просевшей пружины не восстанавливает правильные характеристики. Если прежняя пружина сломана или сильно деформирована, использовать её как единственный образец для подбора нельзя. Осмотрите также канавки стержней клапанов и опорные места: повреждённая посадка не исправляется установкой новых сухарей.

Особенности установки

Работу выполняют на остывшем двигателе, исключив случайный запуск. Перед разборкой фиксируют расположение деталей и обеспечивают удержание клапана по процедуре для конкретной головки. Пружину сжимают подходящим рассухаривателем, снимают половинки сухарей, затем освобождают тарелку и пружину. Удары по креплению могут повредить стержень и посадочные поверхности.

После очистки опорных мест детали собирают в предусмотренном порядке. Обе половинки сухарей должны полностью войти в канавки и равномерно сесть в тарелке. Сжатие снимают постепенно, контролируя фиксацию и отсутствие перекоса. Затем проверяют движение клапанов, регулируют клапанные зазоры по требованиям двигателя и осматривают уплотнение снятой крышки. Ошибка в подборе или неполная посадка сухарей может привести к освобождению клапана и серьёзному повреждению двигателя.
