Амортизатор AD50 275 мм, стандартный, красный AMG

Амортизатор AD50 275 мм в стандартном исполнении с красной пружиной предназначен для работы в подвеске: пружина принимает нагрузку при проезде неровностей, а амортизатор сдерживает последующую раскачку. Его меняют, когда подвеска перестаёт нормально успокаиваться после сжатия, появляются повреждения корпуса или люфт в креплениях. Обозначение изделия — AMG.

Конструкция и крепления

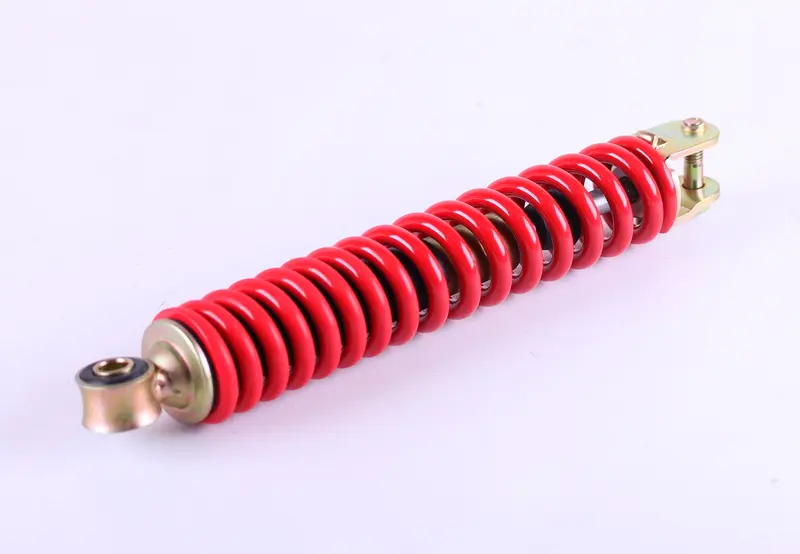

Винтовая пружина расположена вокруг корпуса амортизатора. С одного конца находится проушина с втулкой, с другого — вильчатое крепление. При подборе нужно учитывать оба соединения: совпадения длины недостаточно, если крепёж не проходит через втулку или вилка не подходит к ответной части подвески. Красный цвет относится к пружине и сам по себе не определяет её жёсткость.

Что сверить со снятой деталью

Ориентируйтесь на обозначение AD50 и размер 275 мм, затем сравните геометрию старого и нового амортизатора. Измерения выполняйте между одинаковыми точками на полностью разгруженных деталях. Отдельно проверьте расстояние между центрами креплений, диаметр отверстий, ширину втулки проушины и внутренний просвет вилки. Болты должны соответствовать отверстиям, а втулки — занимать предусмотренное место без перекоса.

Также сравните наружный диаметр пружины и свободное пространство вокруг неё. При движении подвески она не должна задевать соседние детали. Слишком длинный или короткий амортизатор меняет положение подвески и доступный ход; неподходящие крепления могут вызвать стук, перекос и ускоренный износ посадочных мест. Стандартное исполнение выбирают с учётом штатной конструкции, а не как способ увеличить допустимую нагрузку.

Когда нужна замена

Повод проверить амортизатор — повторные колебания после неровности, частые пробои при привычной нагрузке, посторонние стуки или следы утечки на корпусе. Осмотрите пружину на трещины и повреждения, а проушину и вилку — на деформацию. Одного стука недостаточно для вывода: его причиной может оказаться изношенная втулка или ослабленное соединение. Разбитые крепления нужно устранить вместе с причиной люфта, иначе новая деталь также будет работать с ударами.

Установка и проверка

До снятия амортизатора устойчиво зафиксируйте технику и отдельно поддержите подвижную часть подвески, чтобы крепёж был разгружен. Запомните расположение втулок, шайб и проставок. После извлечения болтов осмотрите посадочные места, резьбу и опорные поверхности. Повреждённый крепёж и изношенные втулки заменяют; затяжкой болта нельзя исправить овальное отверстие или неподходящую ширину соединения.

Устанавливайте амортизатор без принудительного стягивания креплений и изгиба вилки. Соблюдайте порядок сборки, положение подвески при окончательной затяжке и момент затяжки, предусмотренные руководством техники. Пружину в ходе обычной замены амортизатора в сборе не разбирают: она находится под нагрузкой. После монтажа проверьте свободу движения подвески, отсутствие касаний и люфта. Короткая проверка на небольшой скорости поможет заметить стук или ненормальную раскачку; при их появлении крепления и подбор детали проверяют повторно.
