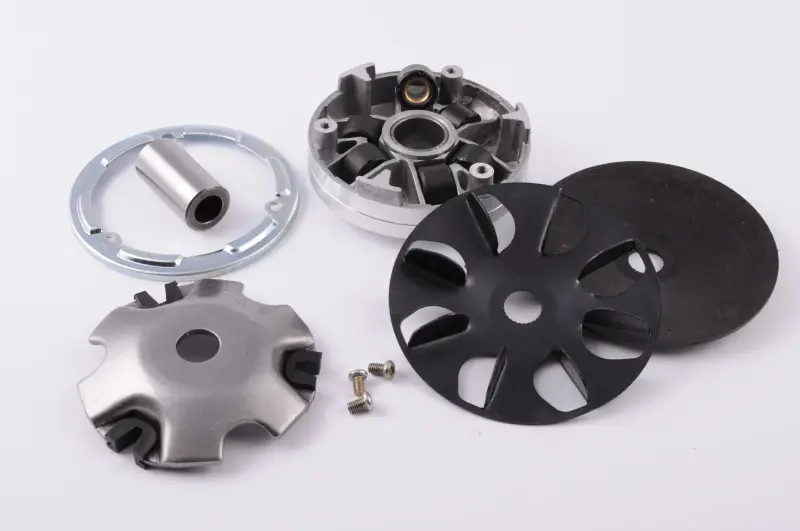

Вариатор передний Suzuki LETS с пальцем, щекой и крыльчаткой VDK

Передний вариатор Suzuki LETS с пальцем, щекой и крыльчаткой устанавливается в ременной трансмиссии скутера со стороны двигателя. Он изменяет рабочий диаметр ведущего шкива: при перемещении щеки ремень занимает другое положение, а передаточное отношение меняется по мере набора оборотов. От состояния вариатора зависят плавность трогания, разгон и правильная работа ремня.

Конструкция и назначение деталей

Палец служит направляющей для подвижной части вариатора. Щека образует рабочую поверхность шкива, с которой соприкасается ремень, а крыльчатка участвует в циркуляции воздуха внутри кожуха трансмиссии. Также в конструкции присутствуют направляющая пластина с ползунами, кольцевая пластина и крепёжные винты. Эти детали нужно устанавливать в предусмотренном для них положении: свободное перемещение подвижной части не должно сопровождаться перекосом или заеданием.

При увеличении оборотов ролики перемещаются по дорожкам и воздействуют на подвижную щеку. Износ дорожек, направляющей поверхности пальца или ползунов нарушает согласованную работу механизма. Поэтому при замене вариатора оценивают не только поверхность, по которой идёт ремень, но и состояние сопрягаемых деталей.

Когда требуется замена

Поводом разобрать и проверить вариатор становятся рывки при трогании, неравномерный разгон, посторонний стук со стороны трансмиссии или рост оборотов без привычного ускорения. Такие симптомы могут быть связаны и с ремнём либо роликами, поэтому решение о замене принимают после осмотра. На самом вариаторе ищут глубокие канавки на рабочих поверхностях, задиры на пальце, повреждения дорожек, трещины и заметный люфт в направляющих.

Повреждённая поверхность щеки ускоряет износ ремня, а заедание подвижной части мешает изменению передаточного отношения. Замена только ремня при сохранении таких дефектов не устраняет причину неисправности. Сломанные лопасти крыльчатки также требуют внимания: повреждённую деталь не следует оставлять в собранном механизме.

Что сверить при подборе

Сравните снятый вариатор с заменой по диаметру и профилю щёк, длине пальца и его посадочным диаметрам, центральным отверстиям и способу фиксации на валу. Отдельно проверьте форму направляющей пластины, расположение ползунов и креплений. Для деталей со шлицевой посадкой должны совпадать профиль и размеры шлицев. Одного сходства наружной формы для подбора недостаточно.

Проверьте соответствие роликов дорожкам вариатора и параметрам, предусмотренным для трансмиссии. Массу роликов не стоит выбирать произвольно: она влияет на обороты, при которых меняется передаточное отношение. Неподходящая длина пальца или иной профиль щёк могут нарушить положение ремня и помешать правильной затяжке переднего шкива.

Особенности установки

При разборке сохраните порядок шайб, втулок и дистанционных деталей. Осмотрите ремень, ролики, ползуны, резьбу и посадку на валу; детали с выраженным износом замените одновременно. Рабочие поверхности щёк и ремень должны оставаться чистыми, без масла и смазки. Смазывать внутренние сопряжения следует только там и так, как предусмотрено руководством по обслуживанию скутера.

При сборке убедитесь, что ролики и направляющая пластина заняли свои места, а ремень не зажат между щеками и не мешает посадке деталей. Гайку затягивают с удержанием шкива подходящим фиксатором и моментом по руководству. После сборки проверьте свободное вращение и отсутствие контакта с кожухом; проверку работы двигателя выполняйте с установленной крышкой трансмиссии.
