Щуп уровня масла Delta Ø19,0 мм, L-62 мм VDK

Щуп уровня масла Delta Ø19,0 мм, L-62 мм VDK служит для проверки уровня масла в двигателе и закрывает отверстие, через которое выполняют замер. По следу масла на измерительной части проверяют, находится ли уровень в допустимых пределах. Исправный щуп нужен не только при замене масла: регулярная проверка помогает вовремя заметить снижение уровня и не допустить работы двигателя с недостаточной смазкой.

Конструкция и причины замены

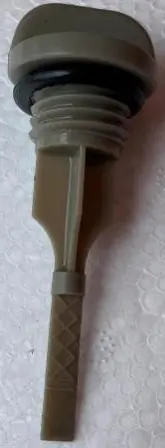

Деталь имеет широкую головку для захвата рукой, резьбовую часть и удлинённый измерительный стержень. Под головкой расположено уплотнительное кольцо, а на нижнем участке стержня выполнен рельефный рисунок. Головка позволяет извлекать и устанавливать щуп, резьба удерживает его в отверстии, а уплотнение помогает предотвратить выход масла через место посадки. При проверке уровня стержень очищают, чтобы свежий след масла был различим.

Щуп меняют при поломке или деформации стержня, трещинах головки и повреждении резьбы. Поводом для осмотра также служат следы масла вокруг закрытого отверстия, неплотная посадка и затруднённое выкручивание. Масляное запотевание не всегда требует замены всего щупа: причиной может быть изношенное кольцо либо загрязнение посадочной поверхности. Если измерительная часть обломана, необходимо убедиться, что её фрагмент не остался внутри двигателя.

Что сверить при подборе

Размерные обозначения этой детали — Ø19,0 мм и L-62 мм. При сравнении со снятым щупом проверьте диаметр и шаг резьбы, длину резьбового участка, форму головки и положение уплотнения. Отдельно сопоставьте расстояние от поверхности посадки до конца стержня и расположение участка, по которому считывается уровень. Длины нужно сравнивать от одинаковых точек: совпадение общей длины само по себе ещё не подтверждает правильную глубину погружения.

Слишком короткий или длинный стержень способен дать неверное представление о количестве масла. Ошибка при доливе может привести к недостаточной смазке либо избыточному уровню. Несовпадение резьбы мешает нормально завернуть щуп и может повредить отверстие в корпусе, а неподходящая посадка кольца становится причиной подтекания. Поэтому при подборе проверяют не только обозначенные размеры, но и геометрию снятой детали.

Установка и проверка

Заглушите двигатель и дайте горячим деталям остыть. Очистите область вокруг щупа до его извлечения, чтобы грязь не попала внутрь. Осмотрите резьбу отверстия, опорную поверхность и уплотнительное кольцо. Кольцо с трещинами, надрывами или заметной потерей упругости заменяют подходящим по размеру; повреждение посадочного места также нужно устранить. Вставляйте щуп ровно и заворачивайте рукой без перекоса и чрезмерного усилия.

Для замера поставьте технику в положение, предусмотренное руководством двигателя, и выдержите указанную в нём паузу после остановки. Извлеките щуп, протрите стержень чистой безворсовой салфеткой и повторно установите его по правилам конкретного двигателя: способ проверки может предусматривать вкручивание или только установку до упора. Затем считайте след масла. После окончательной установки проверьте плотность посадки и отсутствие свежего масла вокруг головки.
