Сектор кикстартера (полумесяц) Suzuki AD50 VDK

Сектор кикстартера (полумесяц) Suzuki AD50 VDK — деталь механизма ножного запуска двигателя. При нажатии на рычаг вал поворачивает зубчатый сектор, который передаёт усилие через сопряжённую шестерню механизму запуска. От состояния зубьев и посадок зависит, будет ли ход рычага сопровождаться уверенным зацеплением или проскальзыванием.

Конструкция и работа

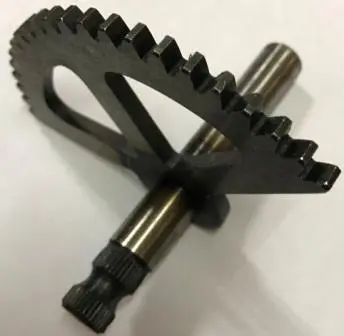

Деталь имеет вал с зубчатым сектором дугообразной формы. В теле сектора предусмотрены открытые окна, на конце вала выполнены шлицы для соединения с рычагом. Зубья расположены по наружной дуге: сектор работает в пределах хода педали, поэтому при подборе имеют значение не только его общий размер, но и положение зубчатой части относительно вала.

Поводом для проверки полумесяца становятся провалы педали, перескакивание под нагрузкой, хруст при нажатии и заметный люфт рычага. На снятой детали ищут сколы и закругление рабочих граней зубьев, повреждённые шлицы, следы выработки на опорных поверхностях вала. Такие симптомы могут быть связаны и с соседними деталями, поэтому сектор оценивают вместе с ответной шестернёй, опорами и возвратной пружиной.

Что сверить при подборе

Сравнивайте полумесяц со снятой деталью по всей геометрии. Проверьте длину вала, диаметры и расположение его посадочных участков, форму и протяжённость зубчатой дуги, число и профиль зубьев. Отдельно сопоставьте шлицевой конец: его диаметр, длину и рисунок шлицев. Рычаг должен садиться на предусмотренное место без перекоса; затяжка крепления не исправляет несовпадение шлицев.

Также сверьте положение упоров и участков, связанных с возвратом сектора, а при наличии канавок под фиксаторы — их расположение. Ошибка по длине или посадкам может вызвать осевое смещение либо зажатие вала после сборки. Несоответствие зубчатой части мешает правильному входу в зацепление: педаль может закусывать, а нагрузка приходится на края зубьев и ускоряет их разрушение.

Замена и проверка

Для замены открывают доступ к механизму кикстартера, снимают рычаг и освобождают крепления сектора в последовательности, предусмотренной конструкцией. До разборки полезно отметить положение возвратной пружины, упоров, шайб и фиксаторов. Пружину освобождают контролируемо, удерживая её от резкого распрямления. Снятые шайбы раскладывают по порядку, чтобы сохранить правильное положение вала при сборке.

Посадочные места очищают, проверяют опоры вала и зубья сопряжённой шестерни. Изношенная ответная деталь способна быстро повредить новый сектор; повреждённые втулки, пружину или фиксаторы заменяют по состоянию. Смазку наносят в предусмотренные точки по инструкции к технике, не допуская её попадания на ремень и поверхности трения, если они находятся рядом.

После установки восстанавливают положение пружины и ограничителей хода, проверяют фиксацию вала. До запуска двигателя несколько раз плавно нажимают рычаг: движение должно проходить без заеданий, с возвратом в исходное положение. Если после затяжки крышки ход становится тугим или появляется перескакивание, сборку и подбор проверяют повторно. Силовые удары по педали могут усугубить повреждение зубьев и посадок.
