Цепочка ручки газа МТ, ДНЕПР VDK

Цепочка ручки газа МТ, ДНЕПР передаёт движение поворотной рукоятки к тросовому приводу управления газом. Она работает внутри механизма ручки: при повороте рукоятки звенья перемещаются и тянут связанное с ними крепление. Исправная цепочка нужна для плавного управления подачей газа, без заеданий и лишнего свободного хода, вызванного износом её соединений.

Устройство и причины замены

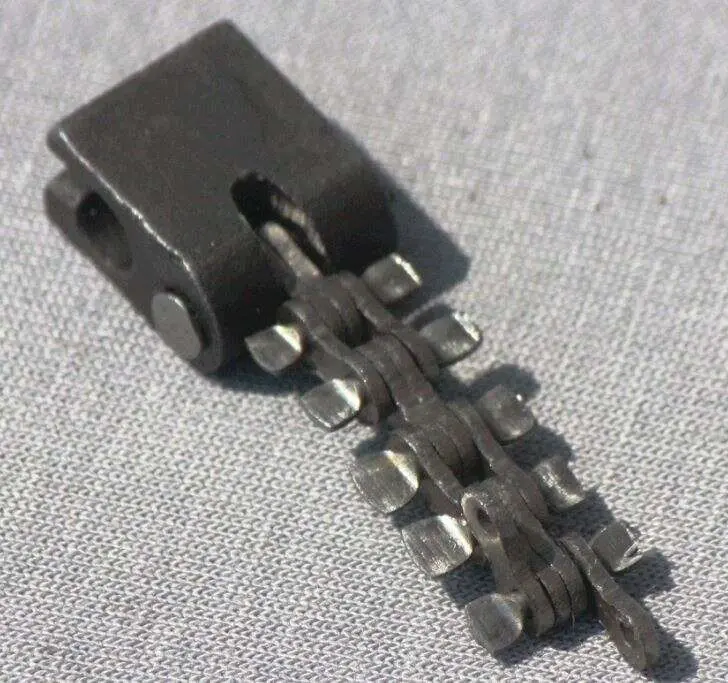

Деталь состоит из короткой цепочки с шарнирными звеньями и концевой крепёжной частью. У звеньев есть боковые выступы, а на крепёжной части выполнен продолговатый паз. При подборе имеют значение и форма этой части, и геометрия самой цепочки: они должны соответствовать механизму установленной ручки. Подвижность соединений позволяет цепочке изгибаться по ходу движения внутри корпуса.

Поводом для замены становятся трещины пластин, деформация звеньев, повреждение крепления, заметная выработка шарниров или тугой ход отдельных соединений. Изношенная цепочка может давать запаздывание отклика ручки, рывки при повороте и увеличенный люфт. Однако такие же симптомы встречаются при повреждении троса или загрязнении корпуса, поэтому после разборки проверяют, какая именно деталь мешает свободному движению.

Что сравнить со снятой цепочкой

Ориентируйтесь на конструкцию ручки, которая действительно стоит на мотоцикле: при прежнем ремонте её могли заменить. Сопоставьте общую длину цепочки, количество и расположение звеньев, их ширину, форму боковых выступов и размеры концевого крепления. Отдельно проверьте положение паза и способ соединения с тросовым приводом. Эти признаки удобнее сравнивать на снятых деталях, уложенных одинаково, без натяжения и перекоса.

Несоответствие длины способно изменить свободный ход или ограничить поворот рукоятки. Отличия по ширине и форме выступов могут привести к трению о корпус, а неподходящее крепление — к перекосу в месте соединения. Деталь должна занимать своё место без подгибания пластин, растачивания паза и принудительного стягивания корпуса. Проверяйте также сопряжённые поверхности ручки: новая цепочка не устранит люфт, если изношено её посадочное место.

Установка и проверка хода

Разбирайте ручку при заглушённом двигателе. До снятия цепочки запомните её положение и путь троса, затем освободите соединение без нагрузки на звенья. Удалите загрязнения из корпуса, осмотрите направляющие поверхности, наконечник троса и участок троса возле крепления. Надломленные проволоки, повреждённый наконечник или выраженная выработка сопряжённых деталей требуют отдельного устранения, иначе нормальный ход ручки не восстановится.

Установите цепочку в прежней ориентации, проверьте посадку крепления и свободное движение каждого шарнира. Смазку и регулировку свободного хода выполняйте по требованиям установленной ручки. После сборки несколько раз плавно поверните и отпустите рукоятку, затем повторите проверку при повороте руля в обе стороны. Газ должен возвращаться в закрытое положение без задержки, а трос — оставаться на своём месте. Если движение стало тугим или возврат неполный, найдите причину до запуска двигателя.
