Щетки генератора МУРАВЕЙ VDK

Щетки генератора МУРАВЕЙ VDK обеспечивают скользящий контакт с коллектором: через них ток проходит между неподвижными проводами и вращающейся частью генератора. По мере работы контактная поверхность щеток стирается. Когда их длины или прижима уже недостаточно, контакт становится нестабильным и генератору требуется обслуживание щеточного узла.

Конструкция и признаки износа

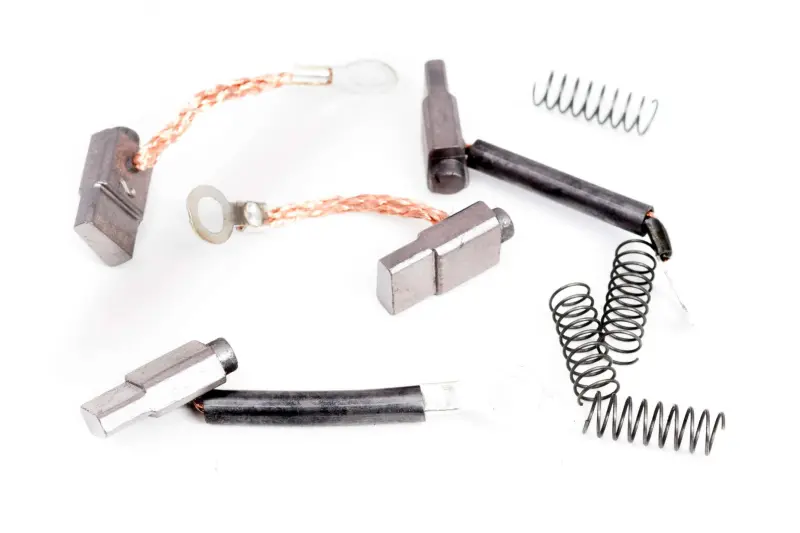

Щетки имеют прямоугольную форму и гибкие токоподводящие выводы. Среди деталей есть исполнения с кольцевыми наконечниками и с изоляционными трубками на проводниках. Прижимные пружины удерживают щетки у коллектора и позволяют им перемещаться в держателях по мере износа. Для нормальной работы нужны одновременно свободный ход щетки, исправный вывод и достаточный прижим.

Поводом проверить щетки служат перебои в работе генератора, нестабильная зарядка и повышенное искрение в месте контакта. При разборке обращают внимание на сильное укорочение, сколы, трещины, неравномерную выработку и повреждение гибких выводов. Такие симптомы бывают и при других неисправностях, поэтому замена щеток оправданна после проверки их состояния, а не только по признаку отсутствия зарядки.

Что сверить при подборе

Ориентируйтесь на снятые щетки и конструкцию установленного генератора. Совпадение назначения не заменяет проверки посадки: слишком широкая щетка заедает в держателе, а слишком узкая может перекашиваться. Длину изношенной детали оценивают с учетом выработки, поэтому полезно свериться также с требованиями к самому генератору.

• Сопоставьте ширину и толщину щеток, форму контактной поверхности и особенности направляющих.
• Проверьте место выхода проводника, его длину, тип наконечника и расположение крепления.
• Сравните изоляцию выводов и путь их укладки: провод должен позволять щетке двигаться без натяжения.
• Убедитесь, что пружины подходят к держателям и правильно упираются в щетки, не смещаясь в сторону.

Особенности замены

Работу выполняют при остановленном двигателе и отключенной аккумуляторной батарее. До снятия щеток запоминают расположение выводов, изоляционных деталей и пружин. Держатели очищают от щеточной пыли и проверяют на повреждения. Новая щетка должна перемещаться в направляющей свободно, без заклинивания; подгонка с усилием не исправляет ошибку подбора.

Одновременно осматривают коллектор: глубокие борозды, подгорание и неровная поверхность ускоряют износ новых щеток. Проверяют также упругость пружин, целостность изоляции и надежность крепления наконечников. Поврежденные держатели, ослабленные пружины и разрушенные изоляторы требуют устранения дефекта вместе с заменой щеток, иначе причина перебоев останется.

При сборке выводы укладывают так, чтобы они не попадали под пружины, не касались вращающихся частей и не ограничивали ход щеток. Контактные поверхности щеток и коллектора не смазывают. После сборки проверяют работу генератора по процедуре для установленного агрегата. Неправильная посадка, слабый прижим или натянутый проводник могут вызвать искрение, нагрев и быстрый повторный износ.
