Контакты зажигания Юпитер VDK

Контакты зажигания Юпитер VDK предназначены для контактной системы зажигания мотоцикла. Прерыватель размыкает ток в первичной обмотке катушки в нужный момент, обеспечивая формирование импульса для искры на свече. От состояния контактных поверхностей и точности регулировки зависят запуск и ровная работа двигателя. Такую деталь подбирают при ремонте контактного зажигания, когда изношенные контакты уже не позволяют сохранить устойчивую настройку.

Устройство и причины замены

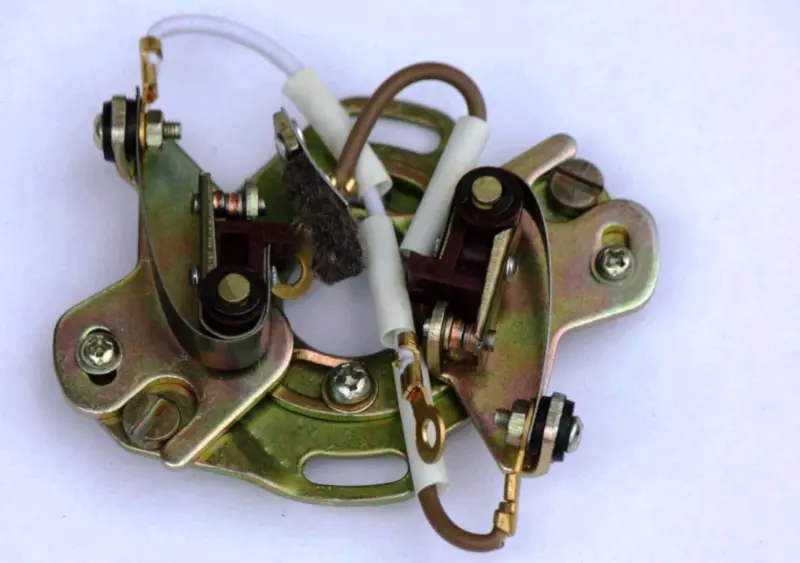

На общем основании расположены две контактные группы с подвижными рычагами, крепёжными винтами и проводами. У основания есть продолговатые монтажные прорези, а на проводах — защитные изоляционные трубки и наконечники. При подборе имеет значение не только форма основания: расположение контактов, выводов и креплений должно соответствовать снятому механизму, чтобы рычаги правильно взаимодействовали с кулачком, а провода не задевали движущиеся детали.

Поводом проверить прерыватель становятся затруднённый запуск, перебои и пропуски искры. При осмотре обращают внимание на подгорание и неровность контактных поверхностей, выработку подвижных частей, ослабление крепежа и повреждение изоляции. Если зазор после регулировки быстро меняется или контакты смыкаются с перекосом, одной зачистки может оказаться недостаточно. Эти симптомы могут возникать и по другим причинам, поэтому замену стоит связывать с обнаруженным дефектом, а не только с неустойчивой работой двигателя.

Что сверить при подборе

Сравните снятую деталь с новой по контуру основания, расположению монтажных отверстий и прорезей, положению обеих контактных групп. Проверьте размещение клемм, направление проводов и возможность подключить их без натяжения. Отдельно учитывайте установленный на мотоцикле тип зажигания: после переделки на бесконтактную систему подбор по одному названию мотоцикла уже не определяет нужную деталь.

Неподходящее основание может не позволить закрепить прерыватель или выставить момент размыкания в пределах регулировки. Несовпадение положения рычага относительно кулачка мешает правильно установить зазор. Попытка компенсировать такие различия изгибанием деталей или натяжением проводов приводит к перекосу контактов, повреждению изоляции и повторным перебоям.

Установка и проверка

Работу выполняют при выключенном зажигании и отключённом аккумуляторе. До снятия отмечают подключение проводов и положение основания. После демонтажа очищают место крепления и осматривают кулачок, крепёж, наконечники и изолирующие детали рядом с прерывателем. Повреждённые провода и изоляторы требуют устранения дефекта; при выраженном подгорании контактов стоит также проверить конденсатор. Иначе причина ускоренного износа может сохраниться после замены.

Новую деталь закрепляют без перекоса, провода укладывают свободно, вдали от движущихся частей. Сначала регулируют зазор контактов, затем момент зажигания по руководству конкретного двигателя, проверяя обе контактные группы. Перенос положения старого основания помогает лишь с первоначальной установкой и не заменяет настройку. После затяжки винтов повторно контролируют регулировку и свободный ход рычагов, затем проверяют запуск и устойчивость работы двигателя.
