Контакты зажигания Планета VDK

Контакты зажигания Планета VDK — контактный прерыватель для механической системы зажигания. Он размыкает первичную обмотку катушки в нужный момент, чтобы система сформировала искру на свече. От состояния контактных поверхностей, правильного зазора и момента размыкания зависят уверенный запуск и ровная работа двигателя. Деталь нужна при замене изношенного прерывателя с сохранением контактной системы зажигания.

Устройство и причины замены

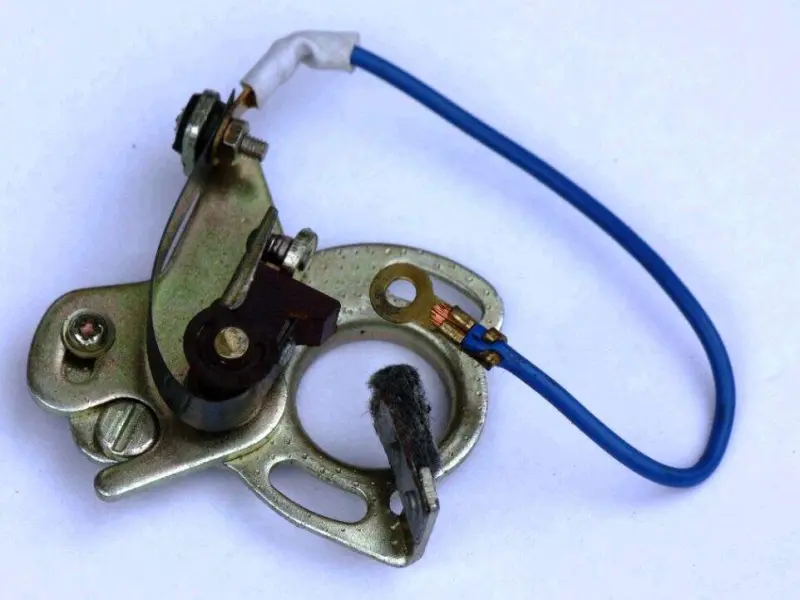

Конструкция включает основание с крепёжными прорезями, подвижный рычаг, контактную пару и синий провод с кольцевым наконечником. Прорези позволяют выставлять положение основания при регулировке. Провод подключается к соответствующей точке системы зажигания; его укладка должна оставлять рычагу свободный ход. При подборе имеют значение не только очертания основания, но и расположение контактов и креплений.

Поводом проверить прерыватель становятся затруднённый запуск, перебои и пропуски зажигания. На самих контактах ищут подгорание, глубокие кратеры, перенос металла с одной поверхности на другую и неплотное смыкание. Люфт рычага или износ его упора может приводить к нестабильному зазору. Если регулировка быстро сбивается, а контактные поверхности уже заметно повреждены, замена помогает устранить причину нестабильной работы именно этого механизма.

Что сверить со снятой деталью

Сопоставьте форму основания, расположение и длину крепёжных прорезей, положение оси рычага и контактной пары. Проверьте, совпадают ли направление движения рычага и место взаимодействия с кулачком. Осмотрите точку подключения провода и пространство для его прокладки. Совпадение креплений само по себе недостаточно: рычаг должен правильно работать с кулачком, а диапазона регулировки должно хватать для выставления зазора и момента зажигания.

Обратите внимание на изоляцию вывода, расположение шайб и втулок на старом прерывателе. Ошибка при сборке этого соединения может замкнуть изолированный вывод на основание и лишить систему искры. Неподходящая геометрия рычага способна нарушить момент размыкания даже при внешне близкой форме детали. Поэтому сравнивать удобнее снятые прерыватели, расположив их в одинаковом положении.

Установка и проверка

Работу выполняют при выключенном зажигании. До снятия отмечают положение основания и подключение провода. Затем освобождают крепления, снимают старый прерыватель и очищают посадочное место. Новую деталь устанавливают без перекоса, сохраняя правильное расположение изолирующих деталей. Провод закрепляют так, чтобы он не касался движущихся частей, не натягивался и не попадал под крышку.

После установки проверяют свободное движение рычага и смыкание контактов. Зазор выставляют при максимальном подъёме рычага кулачком по требованиям руководства к мотоциклу, затем проверяют момент зажигания. Перенос старой отметки помогает с первоначальным положением, но не заменяет регулировку. После затяжки креплений настройки проверяют повторно.

Одновременно стоит осмотреть кулачок, смазывающую подушечку, клеммы и изоляцию провода, а также проверить конденсатор при сильном искрении и быстром подгорании контактов. Масло и грязь на контактных поверхностях мешают устойчивому соединению. Изношенные сопутствующие детали устраняют по результатам проверки, иначе новый прерыватель может быстро получить те же повреждения.
