Контакты зажигания Муравей VDK

Контакты зажигания Муравей VDK предназначены для контактной системы зажигания. Прерыватель размыкает питание первичной обмотки катушки в нужный момент, обеспечивая формирование искры на свече. От состояния контактных поверхностей, подвижного рычага и правильной регулировки зависит стабильность искрообразования. Деталь нужна при восстановлении зажигания, когда изношенные контакты уже не позволяют удерживать настройку.

Устройство и причины замены

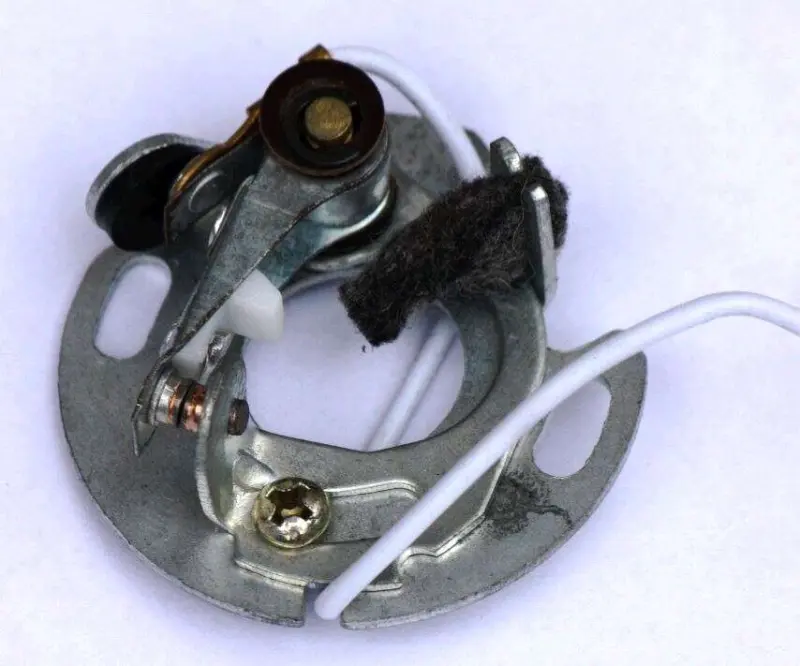

Контактная группа установлена на основании с продолговатыми крепёжными отверстиями. В конструкции предусмотрены подвижный рычаг, пружина, контактная пара, изолирующая опора и провод в белой изоляции. При работе кулачок воздействует на рычаг, а пружина возвращает контакты в замкнутое положение. Для исправного прерывателя важны свободное движение рычага, уверенное смыкание и отсутствие нежелательного касания токоведущих частей с основанием.

Повод для осмотра — затруднённый запуск, перебои и нестабильная работа двигателя. Такие симптомы могут иметь другие причины, поэтому контакты проверяют на подгорание, глубокие кратеры, перекос и неплотное смыкание. Износ опоры рычага меняет зазор, ослабление пружины нарушает работу на оборотах, а повреждение изоляции может привести к пропаданию искры. Если поверхности сильно выработаны или механизм имеет люфт, одной зачистки обычно недостаточно.

Что сверить при подборе

Сопоставьте снятую контактную группу с новой по форме основания, расположению и длине крепёжных прорезей, положению рычага относительно кулачка. Проверьте расположение контактной пары, вывод провода и способ его подключения. Основание должно занимать штатное место без подгибания, рычаг — правильно взаимодействовать с кулачком, а провод — проходить без натяжения и касания вращающихся деталей.

Учитывайте устройство установленного зажигания: после переделок название техники само по себе не определяет подходящую контактную группу. Ошибка в геометрии крепления или положении рычага может лишить возможности выставить зазор и момент размыкания. Не выбирайте деталь только по общей форме: сравнивайте взаимное расположение креплений, опоры и контактов.

Замена и регулировка

Работайте при выключенном зажигании и отключённом питании. До разборки отметьте положение основания и запомните подключение провода, порядок изолирующих шайб и втулок. Снимите старую группу, очистите посадочное место и установите новую, сохранив правильную изоляцию вывода. Убедитесь, что рычаг не заедает, а контактные поверхности смыкаются ровно. Масло и грязь на них мешают нормальной работе.

После крепления выставьте зазор при максимальном раскрытии контактов, затем проверьте момент зажигания по руководству техники. Прежнее положение основания служит лишь отправной точкой для настройки. Проворачивайте механизм вручную и убедитесь, что провод нигде не зажат. Заодно осмотрите кулачок, крепёж, состояние проводки и конденсатора: неисправный конденсатор способствует искрению и быстрому обгоранию контактов. После регулировки проверьте запуск и устойчивость работы двигателя.
