Реле поворотов ИЖ 12V VDK

Реле поворотов ИЖ 12V VDK предназначено для прерывистой работы указателей поворота на мотоцикле с бортовым напряжением 12 В. Оно задаёт чередование включения и выключения ламп, чтобы сигнал поворота был заметен другим участникам движения. При замене неисправного реле нужно согласовать новую деталь с проводкой и установленными указателями: одного совпадения напряжения для правильного подбора недостаточно.

Конструкция и подключение

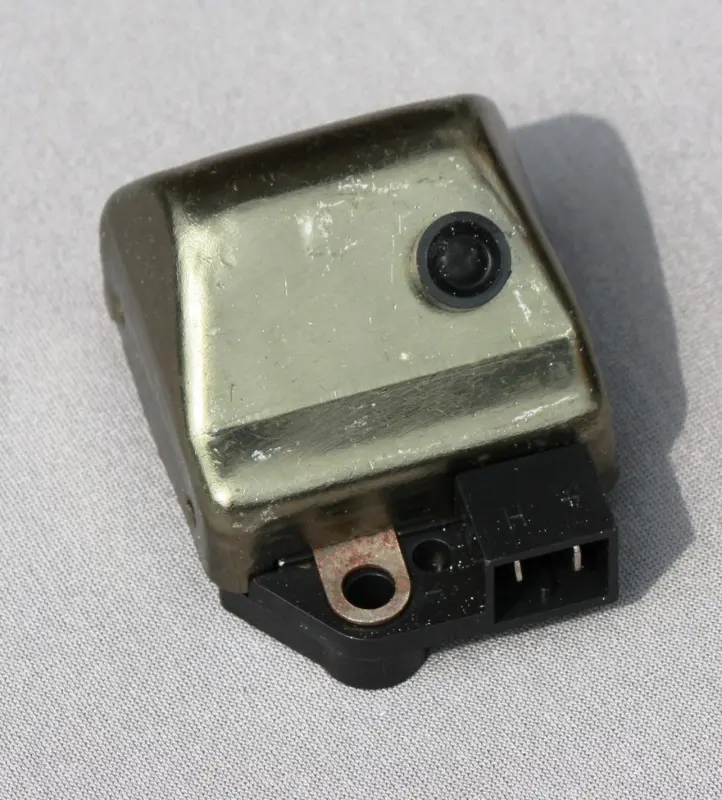

Реле имеет прямоугольный кожух с закруглёнными краями, чёрное основание и разъём с выступающими контактами. Для крепления предусмотрено ушко с отверстием. При подборе сравните расположение разъёма и крепления со снятой деталью: корпус должен помещаться на штатном месте, а провода — подходить без натяжения и резких перегибов. Совпадение формы корпуса само по себе не определяет назначение выводов.

Когда проверяют реле

Поводом для проверки служат постоянно горящие указатели, отсутствие мигания, нерегулярные паузы или работа с перебоями. Такие проявления не всегда означают поломку самого реле. Перегоревшая лампа, окисление в колодке, ослабленный контакт или плохое соединение с массой тоже могут нарушить сигнализацию. Если сбой появился после замены ламп либо ремонта проводки, сначала проверьте эти изменения, чтобы не менять исправную деталь.

Причиной замены реле также могут стать повреждённые выводы, трещины основания и следы перегрева возле подключения. Вместе с ним стоит осмотреть ответную колодку: потемневшие, разболтанные или подгоревшие клеммы требуют устранения дефекта. Установка новой детали в повреждённый разъём оставляет причину нагрева и перебоев на месте.

Что сверить при подборе

Сопоставьте напряжение 12 В, число и расположение контактов, назначение выводов и способ крепления. Ориентируйтесь на обозначения снятого реле и схему подключения конкретного мотоцикла. Проверьте также тип установленных ламп и соответствие реле их нагрузке. При переходе на светодиодные указатели нельзя выбирать реле только по подходящей колодке: особенности нагрузки влияют на работу прерывателя и частоту мигания.

Установка и проверка

Перед снятием отключите питание и зафиксируйте расположение проводов. Отсоединяйте колодку за её корпус, не вытягивая за жгут. Осмотрите клеммы, изоляцию и место крепления, затем установите реле в штатное положение. Подключайте выводы по схеме, без пробного замыкания контактов между собой. Крепление должно удерживать корпус, а разъём — сидеть плотно; не допускайте защемления проводов и их трения о края соседних деталей.

После подключения питания проверьте левую и правую стороны, работу всех указателей и контрольной лампы. Сигнал должен включаться и выключаться устойчиво, без случайных пропусков. Если мигание отсутствует или заметно изменилось, повторно проверьте соединения и соответствие ламп, прежде чем продолжать эксплуатацию. Ошибка в назначении выводов может привести к короткому замыканию, а несоответствие нагрузки — к неправильной работе указателей.
