Кран топливный ИЖ, МИНСК (ПП3) VDK

Топливный кран ИЖ, МИНСК (ПП3) VDK служит для подачи бензина из бака к карбюратору и перекрытия потока при остановке или обслуживании мотоцикла. Исправный кран должен пропускать топливо в открытом положении и удерживать его в закрытом. Если бензин подтекает по корпусу или продолжает поступать при закрытом кране, герметичность соединений и запорной части требует проверки.

Конструкция и работа

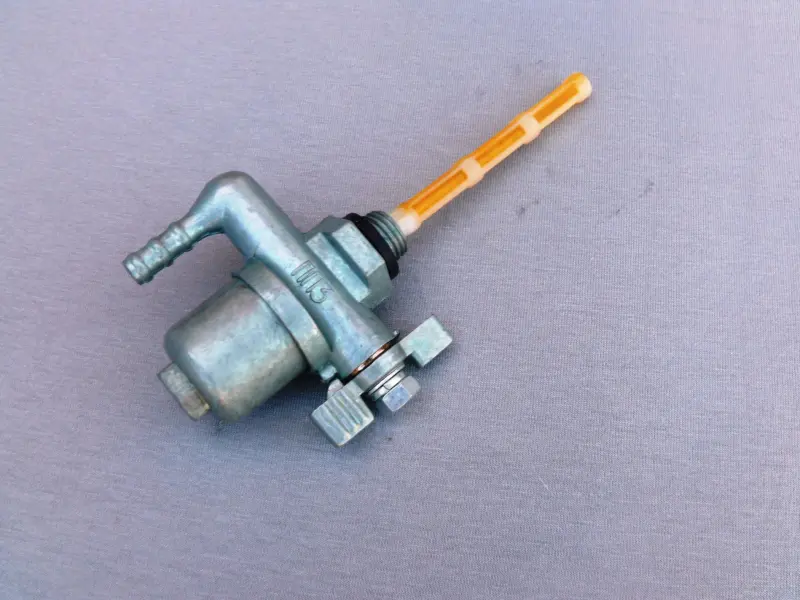

У крана резьбовая часть для установки на бак, боковой штуцер с выступами под топливный шланг и ручной рычаг. Над резьбовой частью расположен длинный сетчатый фильтр, а снизу — чашка отстойника. Фильтр задерживает частицы загрязнений на входе, отстойник позволяет собирать осадок. Загрязнение этих участков может ограничивать подачу бензина, поэтому при замене крана стоит оценить состояние топлива и посадочного места на баке.

Рычагом управляют без чрезмерного усилия. Тугой ход, заедание, заметный люфт и мокрые следы возле оси — поводы проверить кран. При повреждении корпуса, резьбы или штуцера замена помогает устранить сам источник негерметичности. Слабая подача топлива также бывает связана с забитой сеткой: один этот симптом ещё не означает, что изношена запорная часть.

Что сверить при подборе

Сравните кран со снятым: проверьте диаметр и шаг присоединительной резьбы, длину её участка, форму посадочной поверхности и способ уплотнения. Резьбовое соединение должно подходить без перехода на перекос и без принудительного затягивания. Внешне близкая деталь с другой резьбой может повредить ответную часть на баке и не обеспечить плотную посадку.

Отдельно проверьте диаметр штуцера под шланг, его направление и место для изгиба топливной трубки. Шланг должен надеваться плотно, проходить без заломов и не натягивать кран. Сопоставьте длину входного фильтра со свободным пространством внутри бака, габариты отстойника и доступ к рычагу после установки. Рукоятка должна свободно перемещаться, не упираясь в соседние детали. Положения подачи и перекрытия уточняйте по обозначениям самого крана и документации мотоцикла.

Замена и проверка

Работайте на остывшем мотоцикле, вдали от огня и искр, с ёмкостью для бензина. До отворачивания крана слейте топливо из бака. Снимите шланг, придерживая соединение так, чтобы не сломать штуцер. После демонтажа очистите посадочное место и осмотрите ответную резьбу. Подготовьте подходящее уплотнение; затвердевшее, надорванное или деформированное уплотнение повторно не используйте.

Начинайте заворачивать кран рукой, контролируя ровный заход резьбы. При затяжке прикладывайте усилие к предназначенным для инструмента граням, не к рычагу, штуцеру или чашке. Одновременно осмотрите топливный шланг и его крепление: трещины, потеря эластичности и слабая фиксация могут сохранить течь даже после замены крана.

После сборки добавьте небольшое количество топлива и проверьте соединение с баком, отстойник, область рычага и шланг. Убедитесь, что открытый кран пропускает бензин, а закрытый прекращает его поступление. При обнаружении течи устраните её до запуска двигателя. Неверный подбор резьбы или уплотнения приводит к утечкам, а пережатый шланг либо ограниченный проход топлива — к перебоям питания карбюратора.
