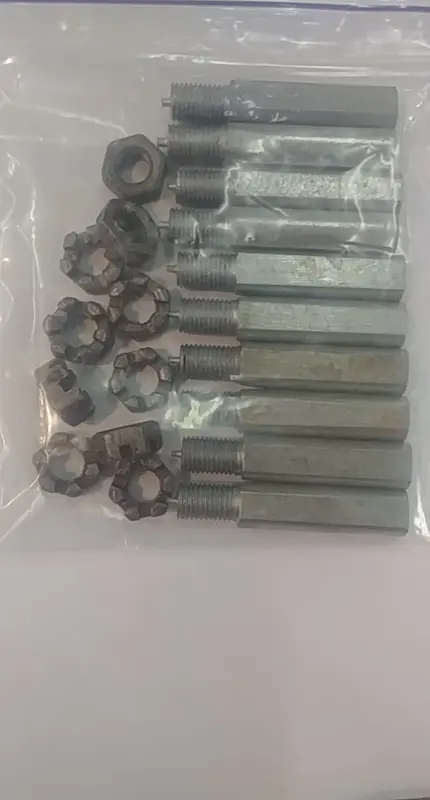

Клин ГУК МТ, ДНЕПР, упаковка 10 шт. VDK

Клин ГУК МТ, ДНЕПР — крепёжная деталь для фиксации сопряжённых частей механизма. Упаковка содержит 10 клиньев. При ремонте такой крепёж подбирают по снятому образцу: значение имеют форма посадочной части, её длина и резьбовой конец. Обозначение VDK сохранено в названии для различения товара.

Как работает крепление

Клин удерживает соединение за счёт плотного прилегания посадочной части к ответным поверхностям. Его продолговатое тело имеет плоскую грань, а на одном конце выполнена наружная резьба под гайку. Посадочная часть и резьба выполняют разные задачи: первая участвует в фиксации соединения, вторая позволяет закрепить клин после установки. Поэтому исправная резьба сама по себе ещё не означает, что старую деталь можно использовать повторно.

Причиной замены становятся замятые кромки, выработка на контактной поверхности, изгиб, трещины или повреждение витков. О проблеме с креплением могут говорить появившийся люфт, смещение соединённых деталей и повторное ослабление гайки. При таких признаках проверяют и клин, и его посадку: новый крепёж не устранит износ ответного отверстия или повреждение сопряжённой поверхности.

Что сверить при подборе

Сравните общую длину старого клина и длину его посадочной части, поперечные размеры, расположение плоской грани и форму перехода к резьбе. Резьбу проверяют по диаметру и шагу, а не только по тому, удаётся ли наживить гайку. Деталь должна занять предусмотренное положение без перекоса, оставив достаточно резьбы для штатного крепления.

Если снятый клин сильно деформирован, ориентироваться только на него нельзя: дополнительно проверяют размеры и состояние места установки. Слишком свободная посадка оставляет люфт, а чрезмерно тугая мешает правильно собрать соединение. Подгонять неподходящий клин стачиванием контактной поверхности или затягивать его в отверстие гайкой с большим усилием не стоит — так можно повредить и крепёж, и сопряжённые детали.

Замена и проверка

До разборки запомните направление установки клина и положение соединённых частей. Освободите крепление, обеспечив опору деталям, чтобы при извлечении не нагружать соседние элементы. Не наносите удары непосредственно по резьбовому концу: замятые витки затруднят снятие гайки и дальнейшую разборку. После извлечения удалите загрязнения с посадочных поверхностей и осмотрите края отверстия.

Новый клин устанавливают в предусмотренном направлении, проверяя прилегание и отсутствие перекоса. Гайка должна соответствовать резьбе и свободно наворачиваться от руки до контакта с опорной поверхностью. Гайку с повреждёнными витками заменяют; предусмотренные конструкцией шайбы и средства стопорения также осматривают и восстанавливают при сборке. Способ фиксации и усилие затяжки выбирают по требованиям конкретного соединения.

После сборки убедитесь, что клин закреплён, соединённые части не смещаются относительно друг друга, а механизм сохраняет предусмотренное движение. Если люфт остался, не компенсируйте его дальнейшей затяжкой: проверьте соответствие клина посадке и состояние ответных деталей. Это помогает найти причину неисправности до возвращения техники в работу.
