Компенсатор тепловой выпускного клапана мотоблока 186F (9Hp) AMG-1

Тепловой компенсатор выпускного клапана для двигателя мотоблока 186F (9Hp) применяют при ремонте клапанного механизма. Это небольшая круглая деталь, работающая в месте передачи усилия на клапан. Состояние её контактных поверхностей влияет на правильность работы сопряжения и проверку клапанного зазора. При замене изношенной детали нужно сохранить предусмотренную конструкцией посадку и взаимное положение деталей привода.

Устройство и причины замены

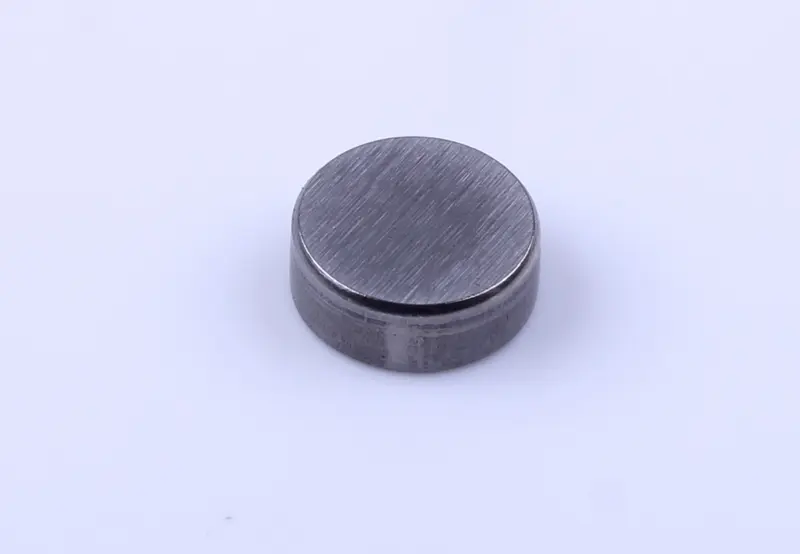

Компенсатор имеет низкую цилиндрическую форму, плоский круглый торец и уступ по окружности. При подборе значение имеет не только наружный контур: высота детали и геометрия посадочной стороны определяют, как она занимает своё место в механизме. Даже небольшое отличие от снятого образца может изменить положение контактных поверхностей и доступный диапазон регулировки.

Повод для замены — выработка на поверхности контакта, вмятины, сколы, трещины или повреждение посадки. Неровная поверхность мешает получить устойчивый контакт и точно проверить зазор. Повышенный стук в клапанном механизме либо повторное изменение зазора после регулировки требуют осмотра сопряжённых деталей: сами по себе эти признаки ещё не указывают только на компенсатор. Износ может затрагивать также торец стержня клапана и контактную поверхность коромысла.

Что сверить при подборе

Сравнивайте новую деталь со снятой после очистки от масла и отложений. Проверьте наружный диаметр, общую высоту, форму торцов, размеры посадочной части и расположение уступа. Если старая поверхность сильно выработана, её остаточная высота не должна становиться единственным ориентиром: дополнительно сверьтесь с требованиями к клапанному механизму двигателя.

• Проверьте, что подбираете компенсатор именно выпускного клапана.
• Сопоставьте посадочную сторону и способ расположения детали относительно клапана и коромысла.
• Убедитесь, что посадка не требует подтачивания, запрессовки с усилием или добавления самодельных прокладок.
• Осмотрите соседние контактные поверхности: новая деталь не устранит их выработку.

Установка и проверка

Замену выполняют на остановленном и остывшем двигателе. До снятия запомните ориентацию старого компенсатора и расположение соприкасающихся с ним деталей. При разборке не допускайте попадания загрязнений и мелких деталей внутрь двигателя. Посадочные и контактные поверхности очистите, затем проверьте отсутствие задиров, заусенцев и повреждений, которые могут помешать ровной установке.

Установите компенсатор в предусмотренное место и убедитесь, что он расположен без перекоса. После сборки проверьте и отрегулируйте тепловой зазор по инструкции двигателя: прежняя настройка после замены контактной детали может оказаться неверной. Название «тепловой компенсатор» само по себе не означает автоматическую регулировку зазора и не отменяет эту проверку.

Неправильная высота или посадка могут привести к чрезмерному зазору, ударной нагрузке либо неполному закрытию выпускного клапана. Поэтому после регулировки проверьте свободное движение механизма по процедуре изготовителя. При повреждении уплотнения снятой клапанной крышки его также заменяют, чтобы после ремонта не возникла течь масла.
