Выключатель стоп-сигнала педали тормоза SPARK для ИЖ, МТ, Днепр, Урал, Минск

Выключатель стоп-сигнала педали тормоза SPARK

Концевой выключатель, часто называемый «лягушкой», предназначен для управления стоп-сигналом при работе ножного тормоза. Деталь устанавливается возле педали: ее перемещение воздействует на шток выключателя, после чего контакты меняют состояние и задний фонарь сообщает другим участникам движения о торможении. Сам выключатель не создает тормозное усилие и не влияет на гидравлическую либо механическую часть привода — его задача связана именно со своевременным включением лампы стоп-сигнала.

Модель SPARK рассчитана на ряд отечественных мотоциклов ИЖ, МТ, Днепр, Урал и Минск. Для ИЖ также заявлена совместимость с семействами Планета и Юпитер. Из-за различий между годами выпуска, модификациями и ранее переделанной проводкой перед заказом необходимо сопоставить конструкцию новой детали со старым выключателем и местом его установки. Одного названия мотоцикла для точного выбора недостаточно, если крепление или привод стоп-сигнала уже изменялись.

Конструкция и точки подбора

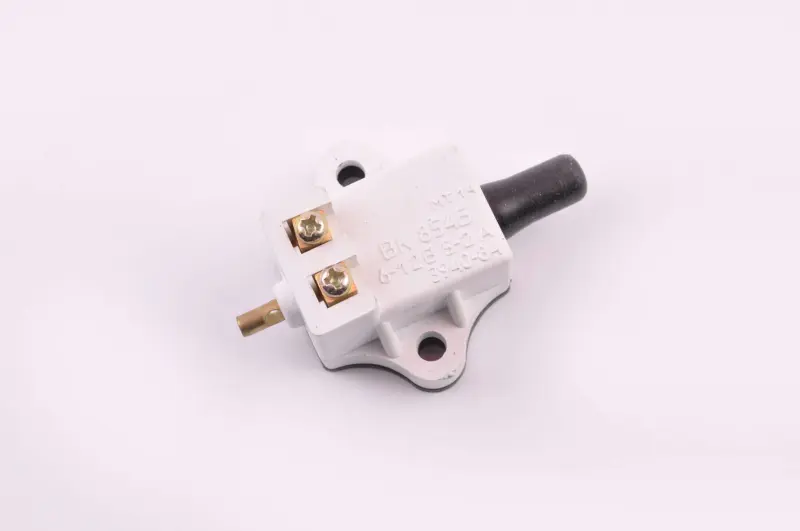

Выключатель выполнен в компактном корпусе с выступающим нажимным штоком. На монтажном основании предусмотрены два отверстия, а провода подключаются к двум винтовым клеммам. Такая компоновка позволяет закрепить корпус рядом с приводом педали и отдельно подсоединить оба провода стоп-сигнала. При подборе сравните форму корпуса, расположение двух крепежных отверстий, направление и вылет штока, положение клемм, доступное пространство возле педали и способ воздействия педального механизма на выключатель.

• Назначение: включение стоп-сигнала при использовании ножного тормоза.
• Исполнение: корпус с нажимным штоком и двухточечным креплением.
• Подключение: две винтовые клеммы для проводов.
• Применяемость: ИЖ, МТ, Днепр, Урал и Минск; для ИЖ указаны Планета и Юпитер.
• Бренд: SPARK.

Когда требуется замена

Проверить выключатель стоит, если стоп-сигнал не загорается при нажатии педали, включается с заметным запаздыванием, продолжает гореть после отпускания тормоза либо срабатывает нестабильно. Причиной подобных симптомов может быть не только сама «лягушка», но и положение штока, ослабленное крепление, загрязнение контактов, повреждение проводов, соединений или лампы. До установки новой детали полезно осмотреть весь участок подключения, чтобы неисправность в проводке не была ошибочно принята за поломку выключателя.

Установка и проверка работы

Монтаж выполняют при отключенном питании бортового оборудования. Корпус фиксируют штатным крепежом без перекоса, провода надежно зажимают винтовыми клеммами, не допуская касания оголенных участков между собой или с соседними металлическими деталями. Шток должен двигаться свободно, а педаль — полностью возвращаться в исходное положение. Крепление и провода располагают так, чтобы их не задевали подвижные части привода.

После подключения проверьте работу в двух положениях: при отпущенной педали стоп-сигнал должен быть выключен, а при начале торможения — уверенно загораться. Затем несколько раз нажмите и отпустите педаль, контролируя повторяемость срабатывания и отсутствие постоянного свечения. Если момент включения неверный, сначала проверьте положение корпуса относительно педального механизма и полноту возврата штока. Правильно подобранный и установленный выключатель обеспечивает понятную световую индикацию торможения без запаздывания и самопроизвольного включения.
