Шайба форсунки мотоблока 178/186F AMG

Шайба форсунки мотоблока 178/186F AMG предназначена для места посадки форсунки. Такая деталь помогает уплотнить соединение и обеспечить правильное прилегание форсунки к посадочной поверхности. При обслуживании этого соединения состояние шайбы имеет значение: повреждённое кольцо может мешать плотной посадке даже при исправной форсунке и правильно затянутом креплении.

Конструкция и назначение

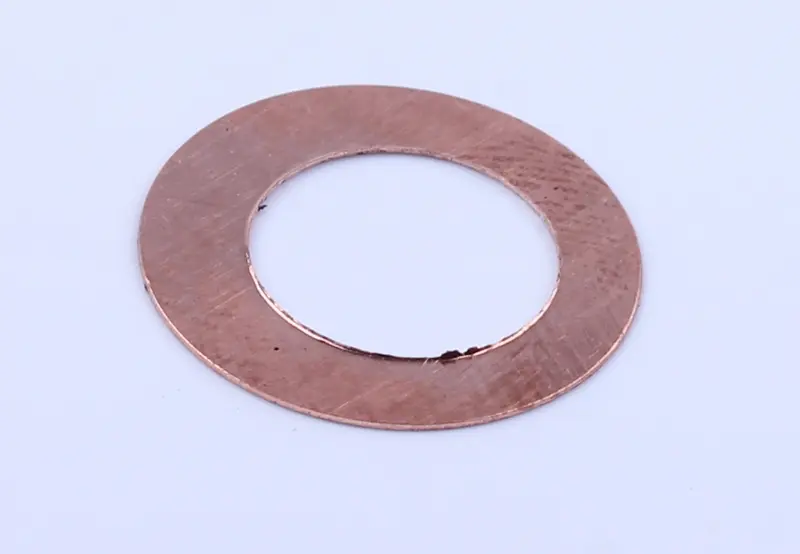

Шайба имеет форму плоского сплошного кольца с круглым центральным отверстием. У неё нет разреза, зубьев и выступающих крепёжных частей. В соединении работают торцевые поверхности кольца, поэтому важны не только его диаметры, но и толщина, ровность и соответствие посадочному месту. Подбирать замену лишь по тому, что отверстие надевается на форсунку, недостаточно.

Это небольшая деталь, но её геометрия влияет на положение форсунки после сборки. Слишком толстая или слишком тонкая шайба меняет посадку, а несовпадение диаметров может привести к перекосу или неполному прилеганию. Усиленная затяжка не исправляет ошибку подбора и способна повредить крепление или сопрягаемые поверхности.

Когда нужна замена

Поводом проверить шайбу служат следы прорыва газов возле основания форсунки, нагар вокруг соединения и характерное пыхтение при работе двигателя. Эти признаки требуют осмотра всей посадки: причиной может быть не только кольцо, но и загрязнение, повреждение опорной поверхности либо нарушение прижима. Замена шайбы сама по себе не устраняет неисправность распылителя.

На снятой детали проверяют трещины, надрывы по краю, глубокие вмятины, прогар и неравномерное обжатие. Повреждённую или заметно деформированную шайбу не стоит возвращать в соединение. При снятии форсунки полезно заранее подготовить замену: кольцо, уже обжатое в прежнем положении, после повторной установки может не обеспечить прежнюю плотность прилегания.

Что сверить при подборе

• Внутренний диаметр — отверстие должно соответствовать посадочной части форсунки.
• Наружный диаметр — кольцо должно правильно размещаться в гнезде и не упираться в его стенки.
• Толщину — её сверяют с требованиями двигателя, учитывая, что старая шайба могла быть обжата.
• Форму профиля и опорных поверхностей — плоскую шайбу сопоставляют со снятой деталью и устройством посадки.

Особенности установки

Работу выполняют на остановленном остывшем двигателе. До разборки очищают зону вокруг форсунки, чтобы грязь не попала в открытое отверстие. После снятия проверяют, извлечена ли старая шайба: она может остаться в гнезде и быть скрыта нагаром. Укладывать новое кольцо поверх старого нельзя — это изменит высоту посадки.

Посадочную поверхность очищают без повреждения металла, удаляют остатки загрязнений и осматривают на раковины и задиры. Одновременно проверяют состояние прижима и крепежа форсунки. Шайбу укладывают ровно, форсунку устанавливают без перекоса, а крепление затягивают в порядке и с усилием, предусмотренными руководством двигателя. Герметик не используют как способ компенсировать неподходящий размер. После сборки проверяют плотность соединения; если прорыв газов сохраняется, выясняют причину, а не увеличивают затяжку.
