Амортизатор GY6, DIO ZX 310 мм, стандартный, красный AMG

Амортизатор GY6, DIO ZX 310 мм, стандартный, с красной пружиной предназначен для подвески скутера. Пружина воспринимает нагрузку и сжимается при проезде неровностей, а амортизатор гасит колебания после её обратного хода. От состояния этой детали зависит, насколько быстро подвеска успокаивается после ямы или стыка и как скутер ведёт себя под нагрузкой.

Конструкция и работа

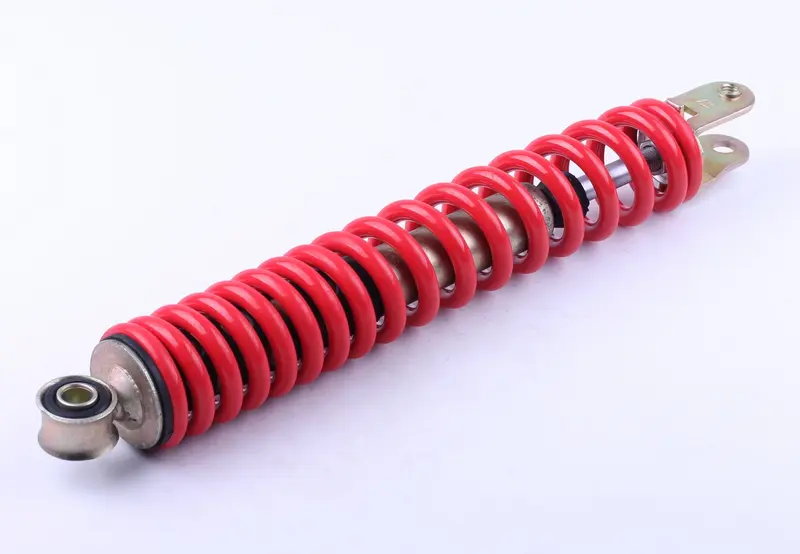

Вокруг корпуса расположена винтовая пружина. На одном конце находится проушина с втулкой, на другом — вилка с отверстиями под крепление. Такая форма концов определяет способ соединения с подвеской: при замене должны совпасть не только длина, но и посадки. Красный цвет относится к пружине; при подборе основное внимание уделяют геометрии и креплениям.

Пружина и демпфирующая часть выполняют разные задачи. Поэтому целая пружина ещё не означает, что амортизатор исправен. Поводом для проверки становятся повторная раскачка после неровности, частые пробои при привычной нагрузке, стук в креплениях, заметный перекос или следы подтекания на корпусе. Стук также может возникать из-за изношенной втулки либо ослабленного крепежа — причину стоит установить до замены.

Что сверить со снятой деталью

Размерное обозначение — 310 мм. Сопоставляйте размеры одинаковым способом: расстояние между центрами крепёжных отверстий и полная длина детали — разные величины. У снятого амортизатора измеряют межосевое расстояние в разгруженном состоянии, затем проверяют соответствующий размер замены. Одна только цифра в названии не заменяет проверки посадок.

• Сравните расположение проушины и вилки, диаметры отверстий и размеры крепёжных болтов.
• Проверьте ширину втулки проушины и внутренний зазор вилки: крепления должны соединяться без раздвигания кронштейнов и бокового натяга.
• Сопоставьте наружный диаметр пружины и свободное место вокруг неё, чтобы исключить контакт с соседними деталями при ходе подвески.
• Осмотрите кронштейны, втулки, болты и гайки. Разбитые отверстия или повреждённый крепёж могут сохранить люфт даже после установки нового амортизатора.

Замена и проверка

Скутер устойчиво фиксируют, а подвеску разгружают и поддерживают так, чтобы после снятия болтов она не опустилась резко. Перед разборкой запоминают расположение втулок, шайб и дистанционных деталей. Крепёж снимают без перекоса; новый амортизатор устанавливают, совмещая отверстия положением подвески, а не стягивая несовпадающие посадки болтами. Разбирать пружинную часть для обычной замены амортизатора в сборе не требуется.

Повреждённые втулки и крепёж заменяют, затяжку и положение подвески при ней выбирают по руководству скутера. После сборки проверяют отсутствие люфта, свободный ход и зазоры вокруг пружины. При короткой пробной поездке на небольшой скорости обращают внимание на стуки и раскачку. Неподходящая длина меняет положение подвески и запас её хода, а неверная ширина креплений создаёт перекос и ускоряет износ втулок. Если деталь не садится свободно, подгонять её усилием нельзя.
