Коммутатор предназначен для системы зажигания скутеров Yamaha JOG ZR с применением 5BM. Модуль участвует в формировании импульса, необходимого для появления искры в заданный момент работы двигателя. Это ответственная электронная деталь: ее исполнение должно соответствовать проводке, разъему и штатной конфигурации конкретного скутера.

Назначение коммутатора

В системе CDI электрический заряд накапливается внутри блока, а затем кратковременно передается на катушку зажигания. Катушка создает высокое напряжение, необходимое свече для воспламенения топливовоздушной смеси. Момент передачи импульса связан с сигналом от системы определения положения коленчатого вала. Поэтому исправность коммутатора влияет не только на наличие искры, но и на правильную последовательность работы компонентов зажигания.

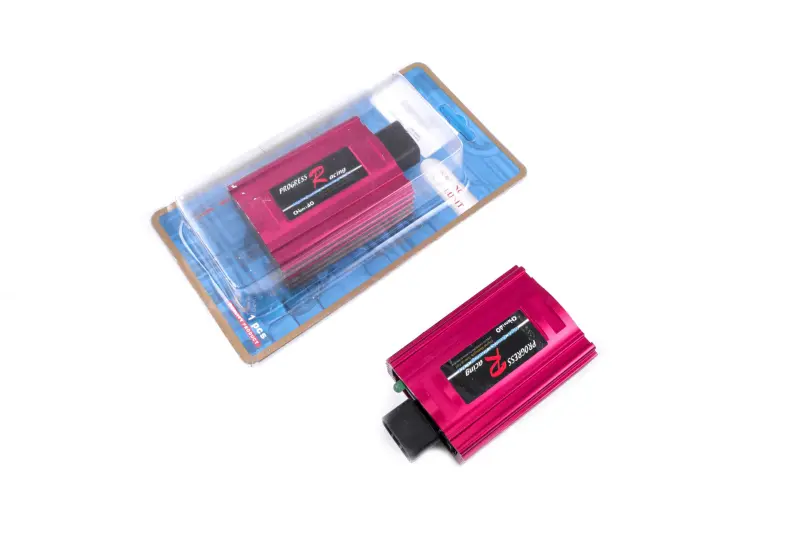

Модель Progress Racing выполнена в компактном корпусе малинового цвета с продольными ребрами и встроенным многоконтактным разъемом. Разъемное подключение позволяет установить блок в соответствующую штатную проводку без разборки его корпуса. Форма штекера, расположение контактов и схема соединений при этом должны полностью совпадать с оснащением скутера.

Что проверить перед выбором

• Модель техники. Основное заявленное применение — Yamaha JOG ZR; одного совпадения марки Yamaha для подбора недостаточно.
• Исполнение 5BM. Это обозначение необходимо сопоставить с модификацией скутера и установленной системой зажигания.
• Корпус разъема. Сравните форму штекера, направляющие, фиксатор и расположение посадочного места с демонтированным блоком.
• Количество и схема контактов. Даже похожие внешне коммутаторы могут иметь различную распиновку и не быть взаимозаменяемыми.
• Крепление и свободное пространство. Новый корпус должен размещаться без натяжения жгута, перегибов проводов и контакта с подвижными деталями.

Обозначение JOG объединяет несколько поколений и модификаций скутеров, поэтому покупать модуль только по общему названию серии не следует. Для точного подбора одновременно проверяют JOG ZR, применение 5BM, конфигурацию штатного штекера и назначение каждого контакта. Совпадение цвета корпуса или внешних размеров само по себе совместимость не подтверждает.

Установка и диагностика

Перед монтажом выключают зажигание и осматривают ответную фишку жгута. Контакты должны быть чистыми, сухими, без окисления, перегрева и ослабления в корпусе. Штекер соединяют по направляющим до фиксации, не нажимая на него под углом и не прикладывая усилие к проводам. Блок размещают так, чтобы жгут не оказался натянутым или зажатым соседними деталями.

Отсутствие искры не всегда означает неисправность CDI. Перед заменой проверяют свечу, свечной колпачок, катушку зажигания, проводку, разъемы, массу и компоненты, формирующие входной импульс. Такой порядок помогает не менять исправную деталь из-за плохого контакта или поврежденного провода. Если прежний коммутатор имеет следы влаги, перегрева либо оплавления фишки, причину необходимо устранить до подключения нового блока.

Коммутатор Progress Racing подходит для ремонта или изменения конфигурации зажигания Yamaha JOG ZR 5BM при полном совпадении подключения. После установки сначала проверяют уверенный запуск и устойчивую работу двигателя без длительной эксплуатации на повышенных оборотах. Если появляются перебои, обратные вспышки или нестабильная искра, работу прекращают и повторно сверяют распиновку и состояние остальных компонентов системы.
