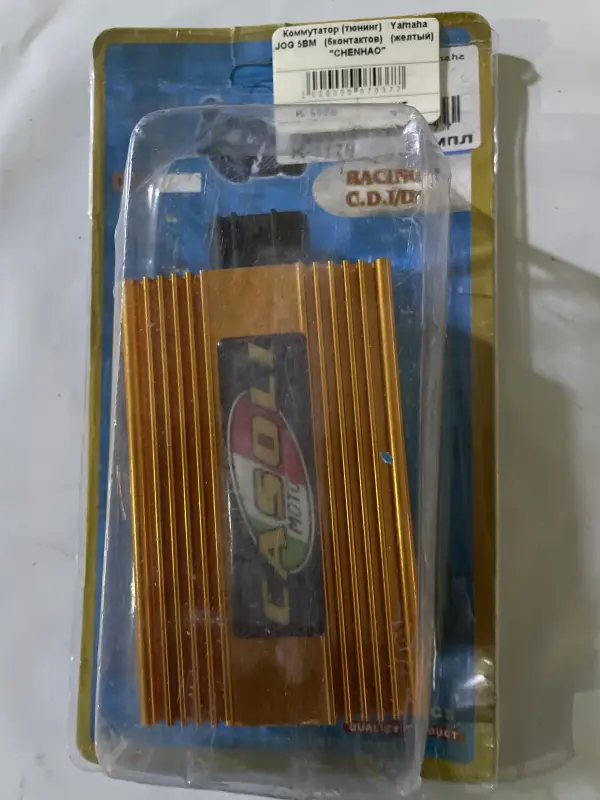

Коммутатор CDI CHENHAO Yamaha JOG 5BM, 6 контактов, желтый

Тюнинговый коммутатор CDI для Yamaha JOG 5BM

Коммутатор CHENHAO предназначен для системы зажигания скутеров Yamaha JOG серии 5BM с шестиконтактным подключением. Блок принимает импульс от датчика, определяет момент образования искры и передает управляющий сигнал на катушку зажигания. От его соответствия конкретной проводке и конфигурации скутера зависит правильная работа зажигания при запуске и во время движения.

Это тюнинговая версия CDI в желтом ребристом корпусе. Такое исполнение удобно для замены подходящего штатного блока или для ремонта скутера, уже собранного под коммутатор данного типа. Обозначение «тюнинг» само по себе не определяет конкретное изменение мощности, максимальных оборотов или скорости: результат зависит от двигателя, остальных компонентов зажигания и общей настройки техники.

Совместимость и подбор

Основное применение детали — Yamaha JOG 5BM. Для правильного подбора необходимо одновременно учитывать серию скутера и шестиконтактную конфигурацию подключения. Одного совпадения количества контактов недостаточно: у внешне близких CDI могут различаться форма штекера, расположение контактов, распиновка и принцип взаимодействия с системой зажигания.

• Модель: Yamaha JOG серии 5BM.
• Тип детали: электронный коммутатор зажигания CDI.
• Подключение: разъем на 6 контактов.
• Исполнение: тюнинговая версия CHENHAO в желтом ребристом корпусе.
• Назначение: формирование управляющего импульса для катушки зажигания в предусмотренной конфигурации скутера.

Перед заказом сопоставьте модельный индекс 5BM, количество контактов, форму соединительной части и расположение задействованных выводов со старым коммутатором и ответной колодкой проводки. Особенно внимательно проверяйте скутеры после ремонта, замены двигателя или переделки жгута: установленная электрика может отличаться от заводской конфигурации конкретной версии Yamaha JOG.

Когда требуется проверка коммутатора

Поводом для диагностики системы зажигания могут быть отсутствие искры, затрудненный запуск, внезапное прекращение работы двигателя или перебои, связанные с управляющим импульсом. Эти признаки не указывают исключительно на CDI. Перед заменой следует проверить разъемы, проводку, массу, датчик импульса, катушку зажигания и другие связанные компоненты. Такой порядок помогает не устанавливать новый блок вместо исправной детали и быстрее обнаружить фактическую причину неисправности.

Установка и практическое использование

Монтаж выполняют на штатное место при совместимой шестиконтактной колодке. Соединение должно входить без подпиливания корпуса, перестановки контактов и натяжения проводов. До подключения проверьте колодку на загрязнение, окисление, следы перегрева, ослабленные клеммы и повреждение изоляции. Плохой контакт способен нарушить прохождение управляющих сигналов даже при исправном коммутаторе.

Блок следует закрепить так, чтобы разъем не испытывал нагрузки от вибрации, а корпус не соприкасался с подвижными и сильно нагревающимися деталями. После монтажа проверяют запуск двигателя и устойчивость его работы в обычных режимах. Если штекер не совпадает по геометрии либо проводка ранее изменялась, подключать CDI наугад нельзя: сначала необходимо установить назначение выводов по схеме конкретного скутера. Коммутатор CHENHAO подходит покупателю, которому нужен шестиконтактный CDI именно для конфигурации Yamaha JOG 5BM и который предварительно сверил разъем установленной детали.
