Тюнинговый CDI-коммутатор STAGE-9 для Yamaha JOG 3KJ и Stels 50 2T, красный

CDI-коммутатор STAGE-9 для Yamaha JOG 3KJ и Stels 50 2T

Тюнинговый коммутатор STAGE-9 предназначен для системы зажигания двухтактных скутеров Yamaha JOG с двигателем 3KJ, а также совместимых моделей Stels 50 с мотором семейства 1E40QMB. CDI-модуль принимает импульс от датчика зажигания и управляет моментом разряда на катушку, после чего на свече формируется искра. От его соответствия конкретной проводке зависят запуск двигателя и стабильность искрообразования в разных режимах работы.

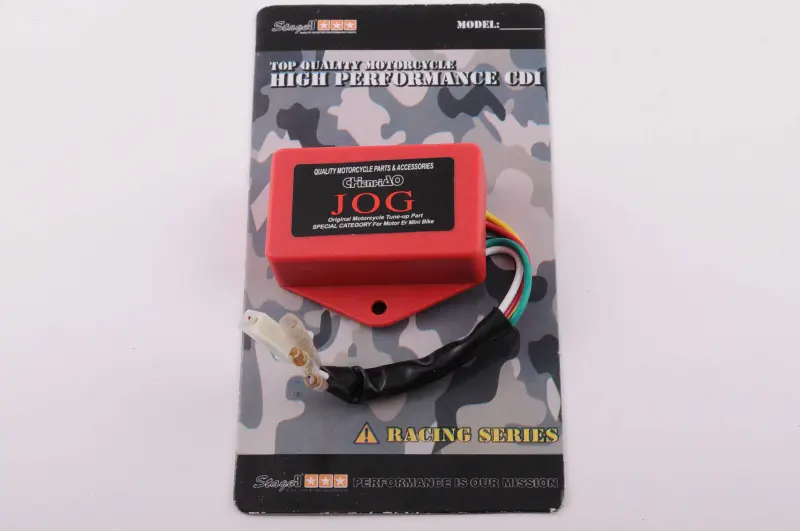

Модуль выполнен в красном корпусе и снабжен собственным проводным выводом. Конфигурация подключения включает двухконтактную колодку и отдельные провода с контактами. На корпусе предусмотрено монтажное ушко с отверстием для фиксации. Такое исполнение необходимо учитывать при замене штатного блока: одинаковое назначение деталей еще не означает совпадения разъемов, распиновки и способа крепления.

Назначение и место в системе зажигания

Коммутатор работает совместно с магнето, импульсным датчиком, катушкой зажигания, свечой и проводкой скутера. Он обрабатывает поступающий синхронизирующий сигнал и задает момент передачи импульса на катушку. Поэтому при отсутствии искры, затрудненном запуске или перебоях сначала проверяют не только CDI, но и свечу, высоковольтную часть, массу, контакты разъемов, проводку, датчик и обмотки магнето. Замена блока оправдана после проверки этих компонентов либо при установленной неисправности прежнего коммутатора.

Обозначение «тюнинг» указывает на исполнение модели, однако конкретная характеристика угла зажигания и наличие либо отсутствие ограничителя оборотов для этой версии не заявлены. Подбирать ее следует по совместимости и конфигурации подключения, а не только по цвету корпуса или общему названию JOG.

Что проверить перед выбором

• Тип двигателя: деталь рассчитана на двухтактное исполнение; она не предназначена для четырехтактных систем с другой схемой подключения.
• Модификация: основное применение — Yamaha JOG 3KJ; для Stels 50 ориентиром служит двигатель семейства 1E40QMB и соответствующая проводка.
• Контакты: сравните количество проводов, форму двухконтактной колодки, тип отдельных наконечников и их расположение со снятым коммутатором.
• Крепление: сопоставьте положение монтажного ушка и доступное место под корпус, чтобы проводной вывод не натягивался после фиксации.
• Схема подключения: назначение контактов должно соответствовать проводке конкретного скутера. Ориентироваться исключительно на цвета проводов при неизвестной схеме не следует.

Установка и первичная проверка

Перед монтажом отключают питание скутера, очищают соединения от загрязнений и осматривают клеммы. Контакты должны входить без перекоса и удерживаться в разъемах; ослабленные, окисленные либо поврежденные наконечники устраняют до подключения нового CDI. Корпус закрепляют штатным способом, а жгут укладывают без натяжения, резких перегибов и соприкосновения с горячими или подвижными деталями.

После установки проверяют запуск, устойчивость холостого хода и работу двигателя при плавном изменении оборотов. Если искра не появилась или двигатель продолжает работать с перебоями, повторно диагностируют связанные компоненты системы зажигания и правильность соединений. Коммутатор STAGE-9 подходит для ремонта или изменения конфигурации Yamaha JOG 3KJ и совместимого Stels 50 2T при полном совпадении двигателя, контактов и схемы проводки.
