Тюнинговый CDI-коммутатор CHENHAO для Yamaha JOG 3KJ

Тюнинговый CDI-коммутатор CHENHAO для Yamaha JOG 3KJ

Коммутатор предназначен для системы зажигания 50-кубовых двухтактных скутеров Yamaha JOG в модификации 3KJ. Это электронный модуль типа CDI, который участвует в определении момента искрообразования и подает импульс на катушку зажигания. Деталь подойдет для ремонта соответствующей версии скутера или замены штатного блока при доработке техники, если конфигурация разъемов и остальные параметры подключения совпадают.

В системе CDI энергия предварительно накапливается в конденсаторе, а сигнал датчика положения коленчатого вала запускает ее разряд через первичную обмотку катушки зажигания. Катушка преобразует импульс в высокое напряжение, необходимое для возникновения искры на свече. Поэтому исправность коммутатора непосредственно влияет на запуск двигателя и устойчивость искрообразования. При этом перебои зажигания не всегда вызваны самим модулем: похожие признаки могут появляться при неисправности свечи, катушки, датчика, проводки или контактных соединений.

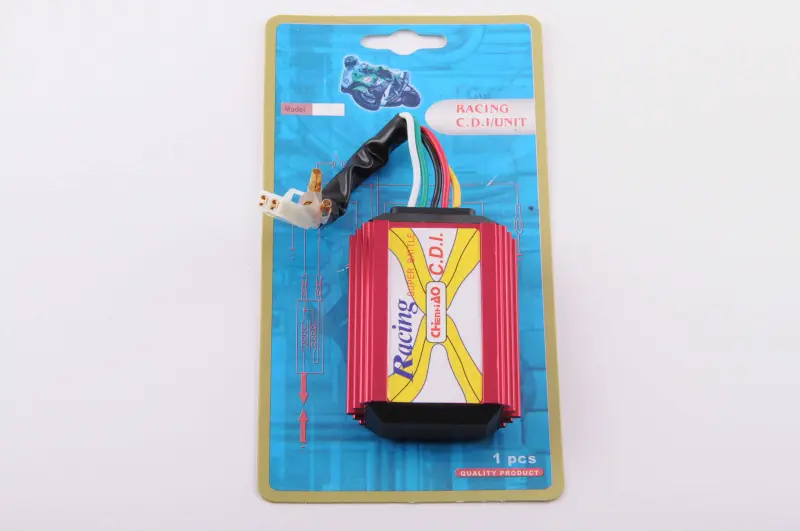

Модель относится к тюнинговой линейке FLAME RACING CDI и выпускается под брендом CHENHAO. Корпус выполнен в красном цвете и имеет выраженные наружные ребра. Из корпуса выведен пучок разноцветных проводов со штекерными колодками. Такое исполнение требует подбора именно по конфигурации штатного подключения: одно название семейства JOG недостаточно, поскольку на скутерах разных годов и модификаций могут применяться отличающиеся системы зажигания.

Что проверить перед выбором

Основной ориентир совместимости — модификация Yamaha JOG 3KJ с двухтактным двигателем объемом 50 см³. До покупки сопоставьте новый модуль со снятой деталью и разъемами проводки скутера. Проверять необходимо не только форму корпуса, но и количество колодок, расположение контактов, цвета и назначение проводов, способ фиксации блока, а также тип питания системы зажигания. Подключение неподходящего коммутатора может привести к отсутствию искры или неправильной работе двигателя.

• Модель техники: товар заявлен для Yamaha JOG в модификации 3KJ; совместимость с другими версиями JOG без отдельной проверки не предполагается.
• Тип двигателя: подтверждено применение на двухтактной 50-кубовой версии, поэтому обозначение 3KJ следует сверять вместе с характеристиками конкретного скутера.
• Разъемы: расположение колодок и контактов должно полностью соответствовать штатной проводке; совпадение внешних размеров корпуса само по себе не подтверждает совместимость.
• Схема зажигания: перед монтажом необходимо определить тип установленного CDI и назначение каждого провода по электросхеме обслуживаемой модификации.
• Крепление: место размещения и способ фиксации должны исключать натяжение проводов, перегибы возле корпуса и контакт модуля с подвижными или сильно нагревающимися деталями.

Замена и первичная проверка

Перед установкой отключают питание скутера и осматривают штекерные колодки. Контакты должны быть чистыми, сухими, без окисления, ослабления и следов перегрева. Разъемы соединяют без перекоса и чрезмерного усилия: если колодка не входит свободно, следует повторно проверить ее форму и ориентацию. Пучок проводов укладывают по штатному маршруту, не натягивая жилы возле выхода из корпуса. Сам модуль фиксируют так, чтобы он не перемещался от вибрации во время движения.

Когда нужен новый коммутатор

Поводом для диагностики CDI могут быть отсутствие искры, периодические перебои зажигания, внезапная остановка прогретого двигателя или нестабильный запуск. До замены проверяют свечу, свечной колпачок, высоковольтную катушку, массу, датчик импульса и целостность проводки. Если остальные компоненты исправны, а конфигурация нового блока соответствует Yamaha JOG 3KJ, установка заведомо исправного коммутатора помогает локализовать неисправность.

После монтажа сначала проверяют наличие стабильной искры и работу двигателя на холостом ходу, затем контролируют соединения после короткой поездки. Обозначение «тюнинг» описывает позиционирование модели, но само по себе не определяет прирост скорости или мощности: итоговая работа зависит от совместимости блока, состояния двигателя и настройки всей системы зажигания.
