Тюнинговый коммутатор CDI Yamaha JOG 2JA, красный

Тюнинговый коммутатор CDI для Yamaha JOG 2JA

Коммутатор предназначен для системы зажигания скутеров Yamaha JOG в исполнении 2JA. Блок принимает импульс от датчика зажигания, определяет момент подачи управляющего сигнала и взаимодействует с катушкой, которая создает высокое напряжение для искры на свече. От правильной работы этой детали зависят запуск двигателя, устойчивость искрообразования и нормальная работа мотора в разных режимах.

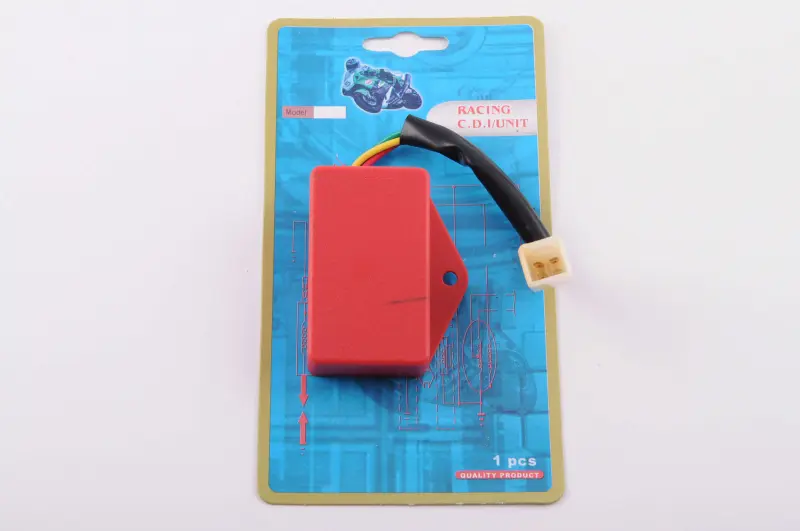

Модель выполнена в красном корпусе и относится к тюнинговому исполнению CDI. Конструкция включает выносной кабельный жгут с разъемом и монтажный выступ с отверстием для фиксации. Такое исполнение нужно учитывать при подборе: коммутатор должен не только соответствовать обозначению 2JA, но и подключаться к штатной проводке без переделки колодки, перестановки контактов и натяжения проводов.

Что проверить перед выбором

Обозначение JOG охватывает несколько поколений и модификаций скутеров, поэтому одного названия семейства недостаточно. Сначала уточните, что на технике используется система зажигания варианта 2JA. Затем сопоставьте старый блок с новой деталью по форме разъема, расположению контактов, количеству и цветам проводов, конфигурации кабельного вывода, размерам корпуса и месту крепления. Особенно внимательно проверяйте разъем, если проводка ремонтировалась, двигатель менялся или на скутер ранее устанавливали нештатные компоненты.

• Назначение: управление моментом искрообразования в CDI-системе зажигания скутера.
• Применение: Yamaha JOG с исполнением зажигания 2JA.
• Исполнение: тюнинговая версия в красном корпусе.
• Подключение: кабельный вывод со штекерным разъемом.
• Крепление: корпус имеет отдельный монтажный выступ с отверстием.

Когда требуется проверка коммутатора

Диагностика блока уместна при отсутствии искры, периодическом пропадании зажигания, затрудненном запуске или нестабильной работе двигателя. Эти признаки не указывают только на CDI: похожие неисправности могут быть связаны со свечой, колпачком, катушкой зажигания, датчиком импульса, генератором, выключателем двигателя, массой или поврежденной проводкой. Перед заменой проверьте соединения и состояние контактов, чтобы исправный новый блок не пришлось использовать в системе с коротким замыканием, окислением либо нарушенной изоляцией.

Рекомендации по установке

Перед снятием старой детали сохраните исходное расположение проводов и разъемов. Подключайте новый коммутатор только при полном совпадении контактной схемы. Колодка должна входить ровно и фиксироваться без чрезмерного усилия; свободные, подгоревшие или окисленные клеммы предварительно приводят в исправное состояние. Корпус закрепляют в штатной зоне так, чтобы кабель не касался горячих и подвижных деталей, не перегибался возле выхода и не находился под постоянным натяжением.

После монтажа проверьте запуск холодного и прогретого двигателя, устойчивость холостого хода и работу при плавном повышении оборотов. Обозначение «тюнинг» описывает исполнение товара, но само по себе не обещает определенного прироста мощности или максимальной скорости: результат зависит от совместимости блока, состояния двигателя и остальных компонентов зажигания. Эта модель подходит для ремонта или замены коммутатора на Yamaha JOG 2JA после точной сверки подключения и крепления.
