Тюнинговый CDI-коммутатор Yamaha BWS 100 4VP RACING CDI

Тюнинговый CDI-коммутатор Yamaha BWS 100 4VP RACING CDI

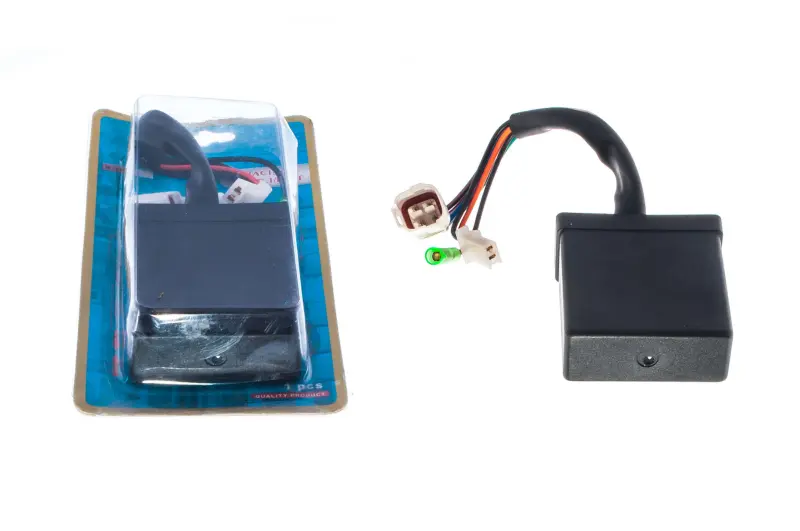

Коммутатор предназначен для системы зажигания скутера Yamaha BWS 100 с обозначением 4VP. Это версия RACING CDI в черном прямоугольном корпусе с выносным жгутом проводов, двумя штекерными разъемами и отдельной кольцевой клеммой. Деталь подходит для ремонта или изменения конфигурации зажигания, когда на скутере используется именно такое исполнение блока и полностью совпадает его подключение.

CDI принимает импульс, связанный с положением коленчатого вала, формирует момент искрообразования и передает управляющий сигнал на катушку зажигания. От его работы зависят своевременная подача искры, запуск двигателя и устойчивость работы мотора. При этом коммутатор взаимодействует с другими компонентами зажигания, поэтому неисправность следует определять комплексно: отсутствие искры или перебои могут быть связаны не только с CDI, но и со свечой, катушкой, импульсным датчиком, контактами либо проводкой.

Совместимость и правильный подбор

Основной ориентир для выбора — сочетание Yamaha BWS, рабочего объема 100 см³ и обозначения модели 4VP. Одного названия семейства BWS недостаточно: в разные годы и для разных рынков применялись отличающиеся исполнения CDI. До установки сравните новый блок со снятой деталью по форме корпуса, числу проводов, количеству разъемов, конфигурации контактных гнезд и наличию отдельной кольцевой клеммы. Штекеры должны соединяться со штатной проводкой без переделки, перестановки контактов и чрезмерного усилия.

Обозначение RACING CDI определяет тюнинговую версию товара, однако само по себе не указывает конкретную кривую опережения зажигания, предел оборотов или числовой прирост мощности. Поэтому блок выбирают прежде всего по модели скутера и схеме подключения. Если установленный на технике CDI отличается разъемами или разводкой проводов, требуется дополнительная проверка модификации Yamaha BWS 100.

Что проверить перед монтажом

• Модель техники: Yamaha BWS 100 и обозначение 4VP должны соответствовать конкретному скутеру.
• Подключение: сравните число штекеров, форму корпусов разъемов, расположение контактов и отдельную кольцевую клемму.
• Проводку: осмотрите ответные разъемы на окисление, влагу, ослабленные контакты, повреждение изоляции и сломанные фиксаторы.
• Соседние компоненты: перед заменой исключите неисправность свечи, катушки зажигания, импульсного датчика и соединительных проводов.
• Размещение: длины жгута должно хватать для прокладки без натяжения, резких перегибов и контакта с нагретыми либо подвижными деталями.

Установка и проверка работы

Монтаж выполняют при выключенном зажигании. Старые штекеры отсоединяют, удерживая их за пластиковые корпуса, а не за провода. Новый CDI размещают в предусмотренной зоне, подключают совпадающие разъемы и надежно фиксируют кольцевую клемму в соответствующей точке штатной проводки. Контакты должны входить ровно, а защелки разъемов — удерживать соединение без люфта. Не следует подпиливать штекеры, соединять несовпадающие контакты или менять их расположение без проверенной схемы конкретной модификации.

После монтажа проверяют запуск, стабильность холостого хода и работу двигателя при плавном изменении оборотов. Если искра отсутствует, мотор работает с перебоями или разъемы нагреваются, эксплуатацию прекращают и повторно проверяют подключение и остальные компоненты зажигания. Такой порядок помогает отличить ошибку монтажа от неисправности другой детали и избежать повреждения нового CDI.

Этот коммутатор стоит выбирать для Yamaha BWS 100 4VP, когда требуется RACING CDI с показанной конфигурацией выносной проводки. Точное совпадение разъемов и разводки важнее внешнего сходства корпуса или общего указания марки Yamaha.
